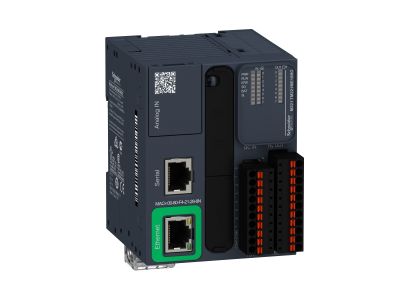

Sterownik M221-16I/O Modułowy Ethernet Modicon M221 | TM221ME16RG Schneider Electric

Opis i Kluczowe Cechy

Sterownik programowalny Modicon M221 o symbolu TM221ME16RG to kompaktowe urządzenie z rodziny Schneider Electric, przeznaczone do sterowania w architekturze przewodowej. Wyposażony w 8 wejść dyskretnych (logika sink/source) oraz 8 przekaźnikowych wyjść sprężynowych o prądzie 2 A, zapewnia elastyczną konfigurację sygnałów sterujących. Zasilanie 24 V DC, szerokość modułu 70 mm. Zintegrowane porty Ethernet, USB mini-B oraz szeregowe RS232/RS485 umożliwiają szybką komunikację i programowanie.

• 8 wejść dyskretnych (logika sink/source): wszechstronna obsługa czujników i przycisków – dopasowanie do różnych typów sygnałów bez dodatkowych konwerterów.
• 8 przekaźnikowych wyjść sprężynowych 2 A (5–250 V AC / 5–125 V DC): bezpośrednie sterowanie odbiornikami o znamionowym prądzie do 2 A – minimalizuje potrzebę stosowania dodatkowych styczników w prostych obwodach.
• Zintegrowany port Ethernet RJ45: łatwa integracja z sieciami przemysłowymi, zdalne monitorowanie i programowanie.
• Wbudowana pamięć 256 KB RAM i 256 KB flash, obsługa kart SD do 2 GB: wystarczająca przestrzeń na aplikację użytkownika i dane – bez konieczności rozbudowy w podstawowych zastosowaniach.
• Montaż na szynie DIN, stopień ochrony IP20: szybki i bezpieczny montaż w standardowej rozdzielnicy – oszczędność czasu instalacji.

Zgodność z Normami

Sterownik TM221ME16RG spełnia wymagania norm EN/IEC 60664-1 (koordynacja izolacji), EN/IEC 61131-2 (sterowniki programowalne) oraz EN/IEC 61010-2-201. Posiada certyfikaty CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC oraz CULus, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i kompatybilności.

Zastosowanie

Dzięki kompaktowej budowie i szerokim możliwościom komunikacyjnym sterownik Modicon M221 sprawdza się w różnorodnych aplikacjach automatyki przemysłowej i budynkowej.

• Sterowanie maszynami i liniami produkcyjnymi – programowanie w środowisku EcoStruxure Machine Expert Basic.
• Automatyka budynkowa – zarządzanie oświetleniem, HVAC, roletami.
• Systemy transportowe (przenośniki, dźwigi) – obsługa sygnałów z czujników krańcowych i przycisków.
• Monitoring i zdalne diagnozowanie – komunikacja Ethernet do systemów SCADA.

Wskazówki Montażowe

Montaż sterownika należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Przekroje przewodów dobierz zgodnie z obowiązującymi normami i prądem obciążenia. Moment dokręcania śrub zacisków – stosownie do dokumentacji producenta. Zachowaj wymagane odstępy wentylacyjne dla poprawnego odprowadzania ciepła.

FAQ

• Czy sterownik ma podświetlenie (LED) na panelu czołowym? Nie – w standardowym wyposażeniu nie ma wbudowanego podświetlenia; diody LED sygnalizują jedynie stan zasilania i komunikacji (dane producenta nie wymieniają podświetlenia przycisków).
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – urządzenie nadaje się do montażu w suchych pomieszczeniach, w rozdzielnicach i puszkach instalacyjnych.
• Jaki tryb pracy wejść jest obsługiwany – sink czy source? Wejścia dyskretne akceptują zarówno logikę sink (PNP), jak i source (NPN), co pozwala na współpracę z różnymi typami czujników i przycisków.
