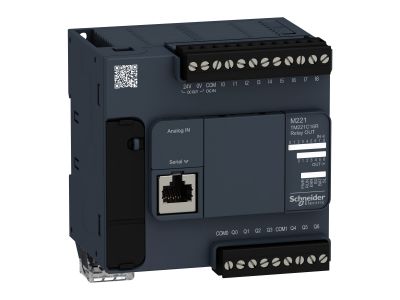

Sterownik M221-16I/O Kompakt Modicon M221 | TM221C16R Schneider Electric

Opis i Kluczowe Cechy

Sterownik programowalny Modicon M221 (symbol TM221C16R) to kompaktowe urządzenie sterujące z serii Modicon M221, przeznaczone do rozproszonych i lokalnych aplikacji automatyki. Posiada 16 wbudowanych wejść/wyjść dyskretnych, co pozwala na bezpośrednie podłączenie czujników i aktuatorów bez dodatkowych modułów rozszerzeń. Wyjścia dyskretne wykonane są w technologii przekaźnikowej (normalnie otwarte), zapewniając galwaniczną izolację i możliwość przełączania obciążeń zarówno prądem stałym (5…125 V DC), jak i przemiennym (5…250 V AC). Dzięki kompaktowej obudowie sterownik oszczędza miejsce w szafie sterowniczej, a jego programowanie odbywa się w środowisku SoMachine Basic (lub EcoStruxure Machine Expert).

• 16 wbudowanych wejść/wyjść dyskretnych: Elastyczne dopasowanie do potrzeb aplikacji – wystarczająca liczba punktów I/O do sterowania prostymi maszynami i liniami produkcyjnymi bez konieczności stosowania rozszerzeń.
• Wyjścia przekaźnikowe NO (normalnie otwarte): Gwarantują niezawodne przełączanie obciążeń o napięciu 5…125 V DC oraz 5…250 V AC – idealne do sterowania stycznikami, zaworami, sygnalizatorami i małymi silnikami.
• Szeroki zakres napięcia wyjściowego: Możliwość bezpośredniego sterowania urządzeniami zarówno w obwodach prądu stałego, jak i przemiennego bez dodatkowych przekaźników pośredniczących.
• Kompaktowa konstrukcja (Modicon M221): Niewielkie wymiary ułatwiają montaż w rozdzielnicach i szafach sterowniczych, gdzie liczy się każdy milimetr.
• Łatwe programowanie i komunikacja: Wsparcie dla złącza USB i portu szeregowego (RS232/RS485) – szybkie wgrywanie programu, debugowanie oraz integracja z sieciami automatyki.

Zgodność z Normami

Sterownik Modicon M221 TM221C16R został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla urządzeń automatyki przemysłowej. Posiada oznaczenie CE oraz spełnia wymagania dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC). Producent deklaruje zgodność z odpowiednimi normami IEC/EN dla programowalnych sterowników logicznych.

Zastosowanie

Dzięki kompaktowej budowie i uniwersalnym wyjściom przekaźnikowym sterownik TM221C16R sprawdza się w różnorodnych aplikacjach automatyki przemysłowej i budynkowej:

• Sterowanie maszynami pakującymi, sortującymi, transportowymi – gdzie 16 punktów I/O wystarcza do realizacji sekwencyjnych procesów.
• Automatyka małych linii montażowych i stanowisk produkcyjnych – bezpośrednie sterowanie siłownikami, stycznikami, zaworami elektromagnetycznymi.
• Systemy sterowania oświetleniem, wentylacją i klimatyzacją (BMS) – dedykowane aplikacje w inteligentnych budynkach.
• Modernizacja starszych maszyn – zastąpienie przekaźnikowych układów logicznych nowoczesnym, programowalnym rozwiązaniem z łatwą diagnostyką.

Wskazówki Montażowe

Montaż i podłączenie sterownika TM221C16R powinna wykonywać wyłącznie osoba posiadająca odpowiednie kwalifikacje (np. uprawnienia SEP). Urządzenie przeznaczone jest do zabudowy w szafie sterowniczej na szynie DIN TH35 (zgodnie z normą EN 60715). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całej szafy. Okablowanie należy prowadzić z zachowaniem separacji obwodów sygnałowych i zasilających. Przekrój przewodów dopasuj do prądu obciążenia wyjść przekaźnikowych (zgodnie z dokumentacją techniczną producenta). Moment dokręcania śrub zacisków (jeśli dotyczy) stosuj według specyfikacji w karcie katalogowej – nie przekraczaj zalecanych wartości, aby nie uszkodzić listwy zaciskowej.

FAQ

• Czy sterownik ma wbudowane podświetlenie lub wyświetlacz? Nie, model TM221C16R nie posiada własnego wyświetlacza ani podświetlanych elementów. Status sygnalizowany jest diodami LED (Power, Run, Err, I/O) na panelu czołowym.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości w dostępnych danych. Urządzenia tego typu przeznaczone są do montażu wewnątrz szaf sterowniczych, gdzie standardowo zapewnia się stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm).
• Czy wyjścia przekaźnikowe są zwierne (NO) czy rozłączne (NC)? Wyjścia dyskretne w sterowniku TM221C16R są typu normalnie otwartego (NO). Oznacza to, że styk jest rozwarty w stanie spoczynku, a zamyka się po aktywacji wyjścia w programie.
