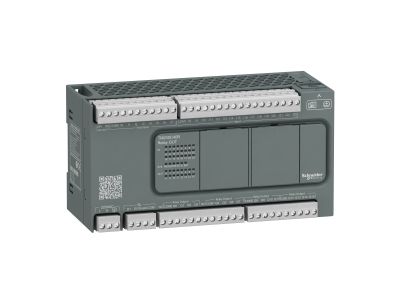

Sterownik M200 40 IO z wyjściami przekaźnikowymi | TM200C40R Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC M200 40 IO z wyjściami przekaźnikowymi to zaawansowane urządzenie z serii Easy Modicon, przeznaczone do budowy niewielkich systemów automatyki przemysłowej. Wyposażony w 4 szybkie wejścia, 4 wejścia o wysokiej częstotliwości oraz 16 standardowych wejść cyfrowych, oferuje 16 wyjść przekaźnikowych NO (normalnie otwartych) o maksymalnym prądzie 2A. Zasilanie 24V DC oraz dyskretne napięcie wyjściowe 24V DC i 220V AC zapewniają kompatybilność z szerokim zakresem urządzeń. Pamięć flash 512B oraz obsługa kart micro SD do 32GB umożliwiają elastyczne zarządzanie programami i danymi.

• 4 szybkie wejścia i 4 wejścia o wysokiej częstotliwości: Pozwalają na precyzyjne sterowanie sygnałami o krótkich czasach trwania w aplikacjach czasu rzeczywistego.
• 16 wyjść przekaźnikowych NO 2A: Bezpośrednie sterowanie obwodami mocy, zaworami, silnikami czy urządzeniami sygnalizacyjnymi.
• Zasilanie 24V DC i wyjścia 24V DC/220V AC: Elastyczność w doborze napięć zasilających i sterujących.
• Karta micro SD do 32GB: Umożliwia łatwe archiwizowanie programów, danych procesowych i konfiguracji.
• Mini USB 2.0 i łącza szeregowe RS485/RS232: Ułatwiają programowanie, monitorowanie i integrację z innymi urządzeniami sieciowymi.

Zgodność z Normami

Sterownik M200 40 IO spełnia wymagania norm EN/IEC 61010-2-201 (bezpieczeństwo urządzeń elektrycznych do pomiarów i sterowania) oraz EN/IEC 61131-2 (wymagania dotyczące sterowników programowalnych). Posiada certyfekaty CE, CSA, IACS E10, RCM i CULus, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Sterownik ten doskonale sprawdza się w aplikacjach wymagających elastycznego i ekonomicznego sterowania procesami przemysłowymi. Jego kompaktowe wymiary (175x90x70 mm) i montaż na szynie DIN ułatwiają integrację w szafach sterowniczych.

• Maszyny włókiennicze i pakujące – precyzyjne sterowanie cyklem pracy.
• Obrabiarki CNC – synchronizacja osi i obsługa sygnałów szybkich.
• Systemy pompowania i podnoszenia – automatyzacja procesów.
• Maszyny do montażu elektronicznego – kontrola sekwencji operacji.
• Linie produkcyjne – elastyczne dostosowanie do różnych zadań.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z wymaganiami środowiskowymi (temperatura pracy, wilgotność) i elektrycznymi. Urządzenie należy montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiednich odstępów dla wentylacji. Przed podłączeniem zasilania należy upewnić się, że napięcie zasilające wynosi 24V DC. Połączenia sygnałowe i zasilające muszą być wykonane zgodnie z dokumentacją techniczną, z zachowaniem polaryzacji i uziemienia. Programowanie i konfiguracja wymagają użycia dedykowanego oprogramowania zgodnie z normą IEC 61131-3.

FAQ

• Czy sterownik obsługuje języki programowania zgodne z normą IEC 61131-3? Tak, sterownik M200 40 IO jest w pełni kompatybilny z normą IEC 61131-3, co umożliwia programowanie w językach LD, FBD, ST, IL lub SFC.
• Jaka jest maksymalna pojemność karty micro SD? Urządzenie obsługuje karty micro SD o maksymalnej pojemności 32GB, co wystarcza do przechowywania rozbudowanych programów i danych procesowych.
• Czy sterownik wymaga dodatkowego chłodzenia? W standardowych warunkach pracy (do 55°C) nie jest wymagane dodatkowe chłodzenie. Zaleca się jednak zapewnienie odpowiedniej wentylacji w przypadku pracy w podwyższonych temperaturach otoczenia.
