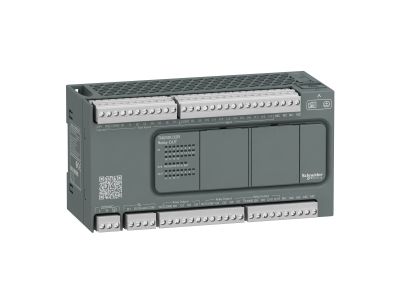

Sterownik M200 20I/12O przekaźnikowych - 220VAC | TM200C32R Schneider Electric

Opis i Kluczowe Cechy

Sterownik logiczny M200 20I/12O zasilany napięciem 220VAC to kompaktowe rozwiązanie automatyki przemysłowej z wbudowaną pamięcią flash o pojemności 512B i obsługą kart microSD do 32GB. Urządzenie oferuje 20 wejść typu sink/source 24V DC (w tym 4 wejścia wysokiej prędkości i 4 szybkie), 12 wyjść przekaźnikowych oraz zintegrowane interfejsy komunikacyjne: mini B USB 2.0, nieizolowane łącze szeregowe 1 (RS485) i 2 (RS232/RS485), izolowane łącze szeregowe 2 (RS485). Montaż na szynie DIN zapewnia łatwą integrację w szafach sterowniczych.

• 20 wejść 24V DC z podziałem na szybkie i wysokiej prędkości: Umożliwiają precyzyjne sterowanie czujnikami, enkoderami i innymi urządzeniami wejściowymi, nawet w aplikacjach wymagających wysokiej częstotliwości sygnałów.
• 12 wyjść przekaźnikowych 2A: Zapewniają niezawodne załączanie obwodów mocy – idealne do sterowania stycznikami, zaworami, silnikami małej mocy lub sygnalizacją.
• Zintegrowane interfejsy komunikacyjne: USB 2.0 mini B oraz szeregowe RS485/RS232 – ułatwiają integrację z systemami nadrzędnymi, komputerami przemysłowymi lub innymi sterownikami PLC.
• Wbudowana pamięć flash 512B + obsługa kart microSD 32GB: Umożliwia przechowywanie programów sterujących, danych historycznych i ułatwia aktualizacje oprogramowania.
• Zasilanie 220VAC z opcjonalnym napięciem wyjściowym 24VDC: Zapewnia elastyczność w różnych konfiguracjach sieciowych i zasilających.

Zgodność z Normami

Sterownik M200 spełnia surowe wymagania norm bezpieczeństwa dla urządzeń automatyki przemysłowej: EN/IEC 61010-2-201 (bezpieczeństwo elektryczne) i EN/IEC 61131-2 (wymagania dla sterowników PLC). Posiada certyffikaty CE, CSA, IACS E10, RCM oraz CULus, potwierdzające zgodność z międzynarodowymi standardami jakości i bezpieczeństwa.

Zastosowanie

Sterownik M200 20I/12O zaprojektowany został do wszechstronnych zastosowań w przemyśle, gdzie wymagana jest niezawodna, elastyczna i ekonomiczna automatyka.

• Maszyny włókiennicze – sterowanie napędami, czujnikami położenia i systemami nawijania.
• Obrabiarki CNC – precyzyjne pozycjonowanie osi i synchronizacja ruchów.
• Linie pakujące i pakowarki – kontrola prędkości, detekcja produktów i zarządzanie sygnałami.
• Systemy przenoszenia materiałów – sterowanie taśmociągami, podnośnikami i robotami przemysłowymi.
• Maszyny do montażu elektronicznego – koordynacja pracy manipulatorów i testerów obwodów.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie DIN 35mm w suchych, wentylowanych szafach sterowniczych. Należy zapewnić odpowiednią grubość przewodów zasilających (zgodnie z dokumentacją) oraz ochronę przed przepięciami. Przed uruchomieniem należy przeprowadzić testy izolacji i zweryfikować poprawność połączeń sygnałowych. Wszelkie modyfikacje oprogramowania powinny być wykonywane przez autoryzowany personel.

FAQ

• Czy sterownik M200 obsługuje programowanie w językach LAD, FBD lub ST? Tak – sterownik wyposażony jest w środowisko programistyczne zgodne z normą IEC 61131-3, obsługujące języki drabinkowy (LAD), schematów blokowych (FBD) oraz tekstu strukturalnego (ST).
• Jakie są maksymalne obciążenia wyjść przekaźnikowych? Każde wyjście przekaźnikowe posiada maksymalny prąd ciągły 2A przy napięciu 250VAC/30VDC. W przypadku większych obciążeń należy stosować styczniki lub moduły wyjściowe.
• Czy sterownik wymaga dodatkowego zasilania 24VDC? Urządzenie posiada zasilanie główne 220VAC, natomiast wyjścia przekaźnikowe mogą być sterowane sygnałem 24VDC (opcjonalnie). Nie wymaga dodatkowego zasilacza 24V dla samego sterownika.
