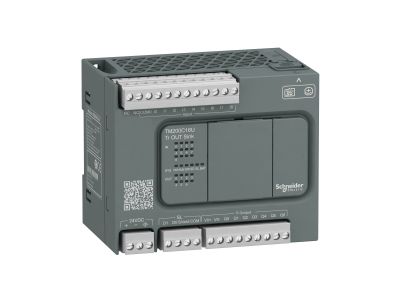

Sterownik M200 16 IO z tranzystorowymi wyjściami typu SINK | TM200C16U Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC M200 16 IO z tranzystorowymi wyjściami typu SINK to kompaktowe rozwiązanie dla układów automatyki przemysłowej. Zasilany napięciem 24V DC, wyposażony w 16 uniwersalnych punktów wejścia/wyjścia, zapewnia elastyczność w sterowaniu maszynami i procesami produkcyjnymi. Wbudowana pamięć flash oraz obsługa kart microSD ułatwiają aktualizację oprogramowania i przechowywanie danych. Montaż na szynie DIN gwarantuje szybki i czysty montaż w szafach sterowniczych.

• 16 punktów I/O: 1 wejście standardowe, 4 wejścia szybkie, 4 wejścia o dużej prędkości oraz 5 wyjść tranzystorowych SINK 0,5A i 2 wyjścia szybkie – odpowiednie do precyzyjnego sterowania układami automatyki.
• Zasilanie 24V DC: Niskie napięcie zasilania zwiększa bezpieczeństwo instalacji i obniża straty mocy w układzie.
• Wyjścia tranzystorowe SINK: Pozwalają na bezpośrednie sterowanie elementami wykonawczymi (np. przekaźnikami, stycznikami) z zachowaniem kontroli sygnału cyfrowego.
• Pamięć flash i microSD: Umożliwiają programowanie, aktualizację firmware oraz przechowywanie danych procesowych bez konieczności stosowania dodatkowych urządzeń.
• Interfejsy komunikacyjne: Mini B USB 2.0, nieizolowane szeregowe RS485/RS232 oraz izolowane RS485 – zapewniają elastyczność w integracji z innymi systemami sterowania.

Zgodność z Normami

Sterownik M200 spełnia wymagania norm bezpieczeństwa elektrycznego EN/IEC 61010-2-201 oraz standardu programowalnych sterowników przemysłowych EN/IEC 61131-2. Posiada certyffikaty CE, CSA, IACS E10, RCM i CULus, co potwierdza jego zgodność z międzynarodowymi standardami jakości i bezpieczeństwa.

Zastosowanie

Sterownik PLC M200 16 IO dedykowany jest do sterowania maszynami przemysłowymi oraz procesami wymagającymi elastycznego i niezawodnego systemu sterowania.

• Maszyny włókiennicze – precyzyjne sterowanie napędami i czujnikami.
• Obrabiarki CNC – synchronizacja ruchów i monitorowanie stanu narzędzi.
• Systemy pakowania i paletyzacji – automatyzacja procesów logistycznych.
• Maszyny do montażu elektronicznego – sterowanie pozycjonowaniem i testowaniem komponentów.
• Pompy i systemy uzdatniania wody – automatyzacja procesów technologicznych.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN w szafie sterowniczej, zachowując odpowiednie odstępy wentylacyjne. Podłączenie zasilania 24V DC musi być wykonane z zachowaniem polaryzacji. Przed uruchomieniem należy zaprogramować sterownik zgodnie z wymaganiami aplikacji – zaleca się stosowanie dedykowanego oprogramowania inżynierskiego. Wszystkie połączenia sygnałowe powinny być zgodne z dokumentacją techniczną.

FAQ

• Jakie jest maksymalne obciążenie wyjść tranzystorowych? Wyjścia tranzystorowe typu SINK są zdolne do ciągłego obciążenia prądowego 0,5A przy napięciu 24V DC.
• Czy sterownik obsługuje komunikację Modbus? Tak, sterownik wyposażony jest w interfejsy RS485 i RS232, które umożliwiają komunikację w standardzie Modbus RTU.
• Jaka jest maksymalna pojemność karty microSD? Sterownik obsługuje karty microSD o maksymalnej pojemności 32GB.
