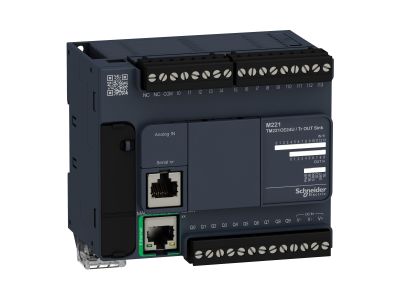

Sterownik kompaktowy, port szeregowy RJ45, Ethernet, 14 wejść, 10 wyjść tranzystorowych NPN, 24 VDC | TM221CE24U Schneider Electric

Opis i Kluczowe Cechy

Sterownik kompaktowy TM221CE24U to zaawansowane urządzenie do sterowania maszynami i procesami przemysłowymi. Wyposażony w 14 wejść dyskretnych (w tym 4 szybkie) i 10 tranzystorowych wyjść typu NPN (sink), zasilany napięciem 24 VDC, zapewnia precyzyjne sterowanie w aplikacjach automatyki. Wbudowany port Ethernet z gniazdem RJ45 oraz port szeregowy RJ45 (RS232/RS485) umożliwiają elastyczne połączenie z systemami nadrzędnymi, sieciami przemysłowymi lub panelami HMI. Montaż na szynie DIN ułatwia integrację z szafami sterowniczymi.

• 14 wejść dyskretnych (w tym 4 szybkie): Szybkie reakcje na sygnały wejściowe, idealne do aplikacji wymagających wysokiej częstotliwości przełączeń.
• 10 wyjść tranzystorowych NPN (sink): Bezpośrednie sterowanie obwodami wykonawczymi (np. styczniki, elektrozawory) z obciążalnością do 0,5 A na wyjście.
• Port Ethernet RJ45 + port szeregowy RJ45 (RS232/RS485): Komunikacja z systemami nadrzędnymi, możliwość zdalnego monitorowania i programowania.
• Zasilanie 24 VDC: Standardowe napięcie w układach automatyki przemysłowej, kompatybilne z większością zasilaczy i akumulatorów.
• Montaż na szynie DIN: Szybka i stabilna instalacja w szafach sterowniczych – oszczędność czasu podczas montażu.

Zgodność z Normami

Sterownik TM221CE24U spełnia wymagania norm europejskich i międzynarodowych: EN/IEC 60664-1 (izolacja), EN/IEC 61131-2 (programowalne sterowniki logiczne), EN/IEC 61010-2-201 (bezpieczeństwo urządzeń pomiarowych i sterujących). Posiada certyfikaty: CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC i CULus, potwierdzające zgodność z rygorystycznymi standardami przemysłowymi.

Zastosowanie

Sterownik kompaktowy TM221CE24U znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, gdzie wymagana jest niezawodna i precyzyjna kontrola procesów.

• Sterowanie maszynami pakującymi, nawijarkami lub procesami pakowania w branży opakowaniowej.
• Automatyzacja linii produkcyjnych w zakładach przemysłu ciężkiego (np. automotive, metalurgia).
• Monitoring i sterowanie urządzeniami w systemach HVAC, wentylacji i klimatyzacji.
• Zastosowania w energetyce – sterowanie rozdzielnicami niskiego napięcia lub systemami rezerwowego zasilania.
• Integracja z panelami operatorskimi HMI w celu wizualizacji i sterowania procesami.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z normami bezpieczeństwa. Urządzenie należy montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiednich odstępów między sąsiednimi modułami (minimum 5 mm) dla zapewnienia odpowiedniego chłodzenia. Zasilanie 24 VDC należy podłączyć do dedykowanych zacisków, zachowując biegunowość. Bloki zacisków wejściowych/wyjściowych są zdejmowalne – ułatwia to okablowanie i późniejsze serwisowanie. Przed uruchomieniem należy sprawdzić poprawność połączeń i zgodność parametrów zasilania z wymaganiami sterownika.

FAQ

• Jakie oprogramowanie jest wymagane do programowania sterownika? Sterownik TM221CE24U programowany jest za pomocą oprogramowania Ecostruxure Machine Expert – Basic, dedykowanego dla rodziny sterowników Modicon M221.
• Czy sterownik obsługuje montaż na szynie DIN? Tak, urządzenie zaprojektowane jest do montażu na standardowej szynie DIN (35 mm) w szafach sterowniczych.
• Jakie jest maksymalne obciążenie na wyjściu? Każde z 10 wyjść tranzystorowych NPN (sink) charakteryzuje się maksymalnym prądem 0,5 A. Sumaryczne obciążenie nie powinno przekraczać 4 A.
