sterownik kaskadowy - schodowy 9-30V DC | AS-225 F&F

Opis i Kluczowe Cechy

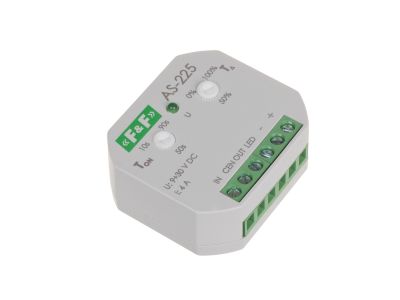

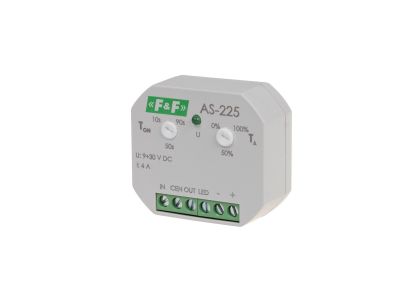

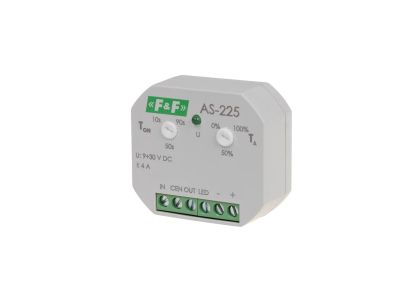

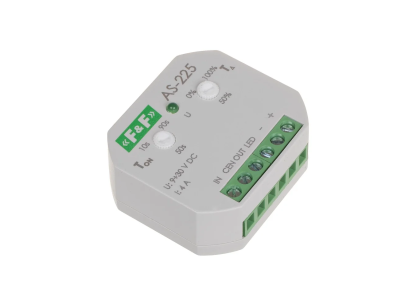

Sterownik kaskadowy AS-225 to dedykowane urządzenie do budowy systemów wielopunktowego sterowania oświetleniem schodowym. Zasilany napięciem 9–30 V DC, z maksymalnym prądem obciążenia 4 A (AC-1), umożliwia płynną regulację opóźnień i tworzenie efektu przesuwającego się światła. Kompaktowe wymiary (48×43 mm, wys. 20 mm) pozwalają na montaż w puszce podtynkowej Ø60.

• Napięcie zasilania 9–30 V DC: uniwersalne zasilanie niskonapięciowe, bezpieczne w instalacjach oświetleniowych i łatwe do integracji z czujnikami.
• Maksymalny prąd obciążenia 4 A (AC-1): wystarczający do sterowania pojedynczym punktem oświetlenia LED lub żarowego o umiarkowanej mocy.
• Regulowane opóźnienie wyłączenia (Ton) 10–90 s: umożliwia dopasowanie czasu świecenia do długości ciągu schodowego.
• Regulowane opóźnienie załączenia (0–100% Ton): pozwala na przesunięcie kolejnych stopni i uzyskanie efektu kaskady.
• Element wykonawczy – tranzystor: praca bezstykowa, cicha, bez mechanicznego zużycia, co wydłuża żywotność układu.
• Montaż w puszce podtynkowej Ø60 (IP20): dyskretna zabudowa w standardowej puszce instalacyjnej, odpowiednia do wnętrz.

Zgodność z Normami

Sterownik AS-225 został zaprojektowany zgodnie z ogólnymi wymogami norm europejskich (dyrektywy niskonapięciowej LVD i kompatybilności elektromagnetycznej EMC). Posiada oznaczenie CE. Montaż i eksploatacja powinny być zgodne z obowiązującymi przepisami krajowymi.

Zastosowanie

Sterownik AS-225 przeznaczony jest do tworzenia wielopunktowych systemów sterowania oświetleniem, szczególnie na klatkach schodowych, korytarzach i ciągach komunikacyjnych. Po połączeniu kilku urządzeń w kaskadę i podłączeniu aktywatorów (przycisków dzwonkowych, czujników ruchu, barier optycznych) uzyskuje się efekt światła przesuwającego się wzdłuż drogi.

• Budowa sekwencyjnego oświetlenia schodów z efektem kaskady – każde piętro zapala się po kolei.
• Sterowanie oświetleniem korytarzy z opóźnionym wyłączeniem – energia oszczędzana dzięki automatycznemu gaszeniu.
• Integracja z czujnikami ruchu lub barierami optycznymi – aktywacja światła tylko w obecności użytkownika.
• Zastosowanie w instalacjach inteligentnego budynku (systemy niskonapięciowe) jako element wykonawczy do odbiorników DC.

Wskazówki Montażowe

Montaż sterownika AS-225 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się w puszce podtynkowej Ø60 (głębokość min. 40 mm). Podłączenie wykonuje się za pomocą zacisków śrubowych o przekroju do 2,5 mm², moment dokręcający 0,4 Nm. Przewody należy dobrać do prądu obciążenia i długości linii. Nie stosować z przyciskami podświetlanymi (brak kompatybilności).

FAQ

• Czy sterownik AS-225 współpracuje z przyciskami podświetlanymi? Nie, sterownik nie jest przystosowany do współpracy z przyciskami podświetlanymi. Należy stosować standardowe przyciski dzwonkowe, czujniki ruchu lub bariery optyczne.
• Jaki stopień ochrony ma sterownik? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, w puszce podtynkowej. Chroni przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią.
• Jaki jest tryb pracy elementu wykonawczego? Element wykonawczy to tranzystor – pracuje bezstykowo (bez iskrzenia i zużycia mechanicznego). Sterownik nie posiada styków przekaźnikowych, a wyjście podaje napięcie 9–30 V DC w stanie załączenia.
