Sterownik jednofazowy załączania rezerwy zasilania | SZR-277 F&F

Opis i Kluczowe Cechy

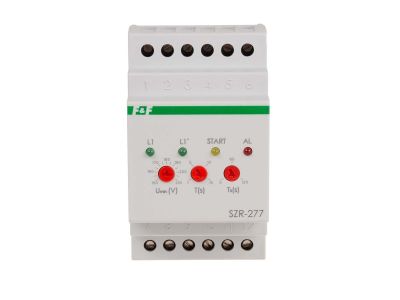

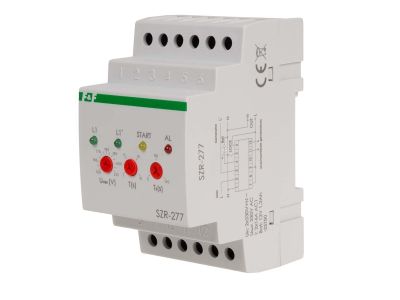

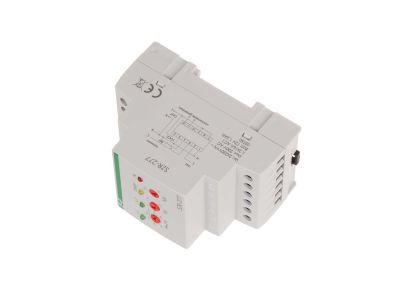

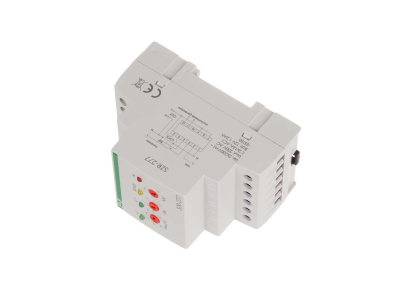

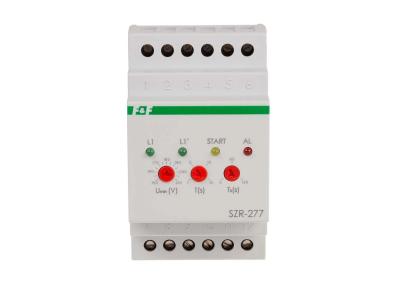

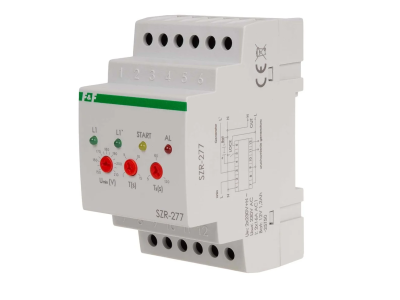

Sterownik jednofazowy załączania rezerwy SZR-277 przeznaczony jest do kontroli napięcia sieci oraz automatycznego przełączania odbiorników na zasilanie z generatora w przypadku nieprawidłowych parametrów linii głównej. Urządzenie zasilane jest napięciem 85÷265 V AC (sieć lub generator) oraz 10÷15 V DC z akumulatora. Wyposażone w trzy niezależne styki zwierne (3×NO) o prądzie AC-1 16 A / 250 V i AC-15 3 A / 250 V. Maksymalne napięcie styków wynosi 400 V AC. Szerokość obudowy: 3 moduły (52,5 mm).

• Konfiguracja styków 3×NO: Umożliwia jednoczesne przełączanie trzech niezależnych obwodów, np. sygnalizacji stanu, sterowania stycznikami lub bezpośredniego zasilania kluczowych odbiorników.
• Prąd AC-1 – 16 A / 250 V oraz AC-15 – 3 A / 250 V: Styki przystosowane do obciążeń rezystancyjnych (grzałki, oświetlenie żarowe) oraz indukcyjnych (cewki styczników, przekaźników) – bezpieczna praca w zróżnicowanych obwodach bez ryzyka przegrzania.
• Czas przełączenia 0,3 s: Szybkie przełączenie na rezerwę minimalizuje przerwę w zasilaniu odbiorników wrażliwych.
• Regulowane progi napięciowe (dolny 150÷210 V AC, górny 270 V AC) i histereza 5 V: Precyzyjne dopasowanie do warunków lokalnej sieci – eliminacja fałszywych przełączeń przy chwilowych wahaniach napięcia.
• Szerokość 3 moduły (52,5 mm): Kompaktowa obudowa ułatwiająca montaż w rozdzielnicach na szynie TH35, oszczędność miejsca przy rozbudowie instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Sterownik SZR-277 znajduje zastosowanie w instalacjach wymagających automatycznego przełączenia odbiorników na zasilanie rezerwowe z generatora w przypadku zaniku lub przekroczenia dopuszczalnych parametrów napięcia sieci.

• Automatyczne przełączanie obwodów odbiorczych (np. oświetlenie awaryjne, pompy, serwery) na generator przy spadku napięcia poniżej progu dolnego lub wzroście powyżej progu górnego.
• Sterowanie rozruchem generatora z regulowanym opóźnieniem (5–120 s) – umożliwia odczekanie na stabilizację napięcia sieci przed uruchomieniem agregatu.
• Bezpośrednia sygnalizacja stanu zasilania za pomocą styków NO (np. zapalenie lampki sygnalizacyjnej "praca z generatora").
• Automatyka budynkowa – zasilanie awaryjne systemów bezpieczeństwa, sterowników PLC, bram, klimatyzacji.

Wskazówki Montażowe

Montaż i podłączenie sterownika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz wszelkie obwody pomocnicze. Zaciski śrubowe przystosowane są do przewodów o przekroju do 2,5 mm², moment dokręcający – 0,4 Nm. Przekrój przewodów dobierz zgodnie z obciążeniem prądowym i wymaganiami norm. Po zamontowaniu sprawdź poprawność konfiguracji progów napięciowych i czasów opóźnień.

FAQ

• Jakie jest maksymalne obciążenie styków w kategorii AC-1 i AC-15? Dla obciążeń rezystancyjnych (AC-1) maksymalny prąd wynosi 16 A przy 250 V AC, dla obciążeń indukcyjnych (AC-15) – 3 A przy 250 V AC. Napięcie maksymalne styków to 400 V AC.
• Czy można regulować progi napięciowe zadziałania? Tak. Próg dolny (napięcie poniżej którego następuje przełączenie na generator) ustawia się w zakresie 150÷210 V AC. Próg górny jest stały i wynosi 270 V AC. Histereza wynosi 5 V. Regulacja czasów opóźnień: czas wyłączenia dolny 1–15 s, czas rozruchu generatora 5–120 s, czas kwalifikacji linii jako dobrej 10 s.
• Jaki jest stopień ochrony sterownika? Stopień ochrony obudowy wynosi IP20 – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Nie jest chronione przed wnikaniem wody ani pyłów.
