Sterownik easyControl 12wejść 8wyjść, klawiatura, wyświetlacz LCD, EC4P-222-MTAD1 | 106403 Eaton

Alternatywny kod produktu: EC4P-222-MTAD1

Opis i Kluczowe Cechy

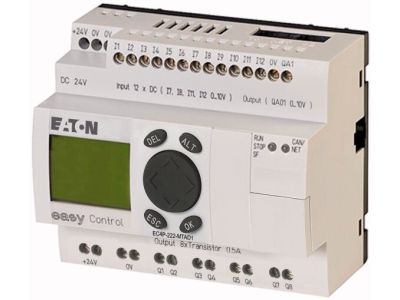

Sterownik easyControl EC4P-222-MTAD1 (numer katalogowy 106403) to kompaktowe urządzenie programowalne przeznaczone do małych i średnich zastosowań w automatyzacji. Wyposażony w 12 wejść i 8 wyjść, klawiaturę oraz czytelny wyświetlacz LCD, umożliwia lokalną obsługę i wizualizację procesów. Programowanie w standardzie IEC 61131 (CoDeSys) gwarantuje uniwersalność i znajomość środowiska przez programistów, a wbudowany interfejs Ethernet oraz interfejs szeregowy zapewniają elastyczną komunikację z systemami nadrzędnymi.

• 12 wejść i 8 wyjść: Wystarczająca liczba punktów I/O do sterowania niewielkimi instalacjami bez konieczności stosowania dodatkowych modułów rozszerzeń.
• Programowanie wg IEC 61131 (CoDeSys): Zgodność z uznanym standardem ułatwia tworzenie i modyfikację algorytmów sterowania w znanym środowisku inżynierskim.
• Interfejs Ethernet i szeregowy: Umożliwiają programowanie urządzenia oraz komunikację za pomocą protokołów UDP i Modbus, co pozwala na integrację z wieloma systemami automatyki.
• Wsparcie dla klientów OPC: Integracja z nadrzędnymi systemami SCADA lub BMS bez dodatkowego oprogramowania pośredniczącego.
• Klawiatura i wyświetlacz LCD: Umożliwiają lokalne odczytywanie stanów, zmianę parametrów i diagnostykę bez potrzeby podłączania komputera.

Zgodność z Normami

Sterownik easyControl EC4P-222-MTAD1 został zaprojektowany zgodnie z normą IEC 61131-3 dotyczącą języków programowania sterowników PLC. Urządzenie posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Kompaktowy sterownik easyControl znajduje zastosowanie w różnorodnych projektach automatyki wymagających elastycznego, programowalnego sterowania oraz komunikacji z systemami nadrzędnymi.

• Sterowanie instalacjami HVAC w budynkach inteligentnych – zarządzanie temperaturą, wentylacją i oświetleniem.
• Automatyzacja małych linii produkcyjnych i maszyn – sekwencyjne sterowanie siłownikami, silnikami i zaworami.
• Integracja z systemami BMS/SCADA przez Modbus TCP lub OPC – zbieranie danych i zdalne monitorowanie.
• Zastosowania laboratoryjne i testowe – szybkie prototypowanie algorytmów sterowania z wykorzystaniem wbudowanej klawiatury i wyświetlacza.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Urządzenie montować w szafie sterowniczej z zachowaniem odpowiednich odstępów dla wentylacji. Podłączenie przewodów sygnałowych i zasilających wykonać zgodnie z dokumentacją producenta, stosując odpowiednie przekroje i zabezpieczenia przeciwzwarciowe. Po podłączeniu napięcia sprawdzić poprawność działania wszystkich wejść i wyjść przed uruchomieniem programu.

FAQ

• Czy sterownik można programować w języku CoDeSys? Tak, urządzenie jest programowane zgodnie z normą IEC 61131-3 (CoDeSys). Środowisko programistyczne umożliwia stosowanie języków drabinkowego (LD), schematów blokowych (FBD) czy sekwencyjnego (SFC).
• Jakie protokoły komunikacyjne obsługuje sterownik? Urządzenie wyposażone jest w interfejs Ethernet i szeregowy, co umożliwia komunikację za pomocą UDP, Modbus (TCP/RTU) oraz integrację z klientami OPC.
• Czy wyświetlacz LCD i klawiatura są podświetlane? W dostarczonych danych nie ma informacji o podświetleniu. Wyświetlacz LCD zapewnia odczyt parametrów w dobrych warunkach oświetleniowych, a klawiatura membranowa umożliwia lokalną nawigację.
