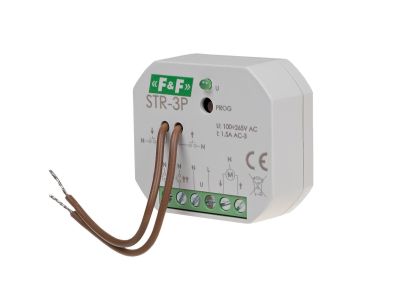

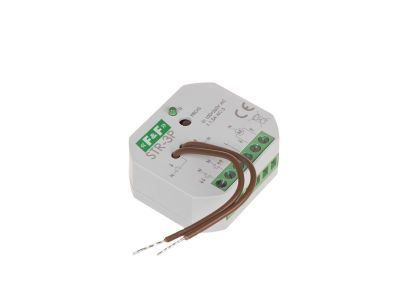

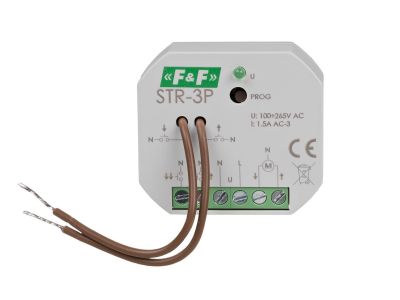

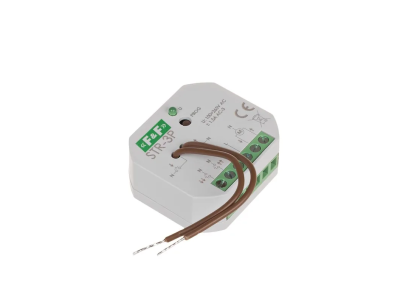

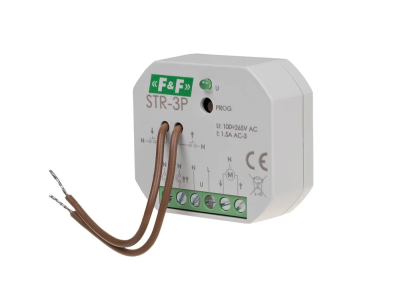

Sterownik do napędów 230V STR-3P 100-265V AC do puszki podtynkowej Fi60 | STR-3P F&F

Opis i Kluczowe Cechy

Sterownik STR-3P marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do precyzyjnego zarządzania napędami rolet, bram oraz innych obiektów napędzanych jednofazowymi silnikami elektrycznymi prądu zmiennego 230 V AC. Urządzenie wyróżnia się wyjątkową elastycznością dzięki szerokiemu zakresowi napięcia zasilania od 100 do 265 V AC/DC, co gwarantuje stabilną pracę nawet w sieciach o dużych wahaniach parametrów. Elementem wykonawczym jest wysokiej jakości przekaźnik o obciążalności styku AC-1/AC-3 wynoszącej 8 A / 320 W, co zapewnia długowieczność układu przy sterowaniu silnikami indukcyjnymi.

• Uniwersalne sterowanie: Możliwość konfiguracji sterowania lokalnego w trybie jedno- lub dwuprzyciskowym oraz dedykowane sterowanie centralne dwuprzyciskowe.
• Asynchroniczny start: Innowacyjna funkcja opóźniająca załączenie napędu w sterowaniu centralnym o losowy czas (do 1 sekundy), co skutecznie minimalizuje udar prądowy w instalacji przy jednoczesnym starcie wielu rolet.
• Pamięć kierunku: Inteligentny system zapamiętywania ostatniego rozkazu, który optymalizuje logikę ruchu (np. po komendzie centralnej "góra", naciśnięcie przycisku lokalnego automatycznie wywoła ruch w dół).
• Energooszczędność: Bardzo niski pobór mocy w stanie czuwania na poziomie zaledwie 0,15 W przekłada się na realne oszczędności w skali całego obiektu.
• Programowalny czas pracy: Możliwość precyzyjnego ustawienia czasu załączenia styku w zakresie od 1 sekundy do 15 minut.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu wewnątrz pomieszczeń, w miejscach nie narażonych na bezpośrednie działanie wilgoci. Urządzenie spełnia wymogi kompatybilności elektromagnetycznej oraz normy dotyczące aparatury sterowniczej niskiego napięcia, co potwierdza jego niezawodność w profesjonalnych instalacjach automatyki budynkowej.

Zastosowanie

Sterownik STR-3P znajduje szerokie zastosowanie w nowoczesnych instalacjach inteligentnego domu oraz obiektach komercyjnych. Jest idealnym rozwiązaniem do:

• Sterowania systemami rolet okiennych i żaluzji wyposażonych w krańcówki mechaniczne lub elektroniczne.
• Zarządzania napędami bram wjazdowych i garażowych zasilanych napięciem 230 V AC.
• Integracji z systemami alarmowymi – wejścia sterujące mogą być wyzwalane przez centrale alarmowe w celu automatycznego zamknięcia rolet podczas uzbrojenia systemu.
• Współpracy z czujnikami pogodowymi (deszczu, wiatru, nasłonecznienia), co pozwala na automatyczną reakcję osłon okiennych na zmieniające się warunki atmosferyczne.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu w standardowej puszce podtynkowej o średnicy Ø60 mm. Dzięki kompaktowym wymiarom (średnica Ø54 mm i wysokość 20 mm), sterownik mieści się za osprzętem elektroinstalacyjnym. Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Zaciski śrubowe: Przyłącza główne pozwalają na podłączenie przewodów o przekroju znamionowym do 2,5 mm², co zapewnia bezpieczny przepływ prądu roboczego.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,4 Nm, co gwarantuje trwały styk elektryczny bez ryzyka uszkodzenia gwintu.
• Sterowanie lokalne: Wyposażone w fabryczne przewody typu DY 1 mm² o długości 10 mm, ułatwiające szybkie połączenie z przyciskami chwilowymi.
• Bezpieczeństwo: Montaż powinien być wykonywany przy odłączonym napięciu zasilania przez osobę posiadającą odpowiednie uprawnienia SEP.

FAQ

1. Czy sterownik STR-3P posiada funkcję blokady?
Tak, urządzenie posiada funkcję blokady. Trwały sygnał na wejściu "Centralny Dół" uniemożliwia sterowanie wszystkimi pozostałymi przyciskami do momentu zdjęcia sygnału, co jest kluczowe dla systemów bezpieczeństwa i ochrony przed wiatrem.

2. Jakie przyciski należy zastosować do sterowania?
Należy stosować przyciski chwilowe (monostabilne), np. dzwonkowe lub dedykowane przyciski żaluzjowe bez podtrzymania mechanicznego.

3. Czy mogę sterować wieloma roletami jednocześnie?
Tak, dzięki wejściom sterowania centralnego można łączyć sterowniki w grupy, a funkcja asynchronicznego startu zabezpieczy instalację przed przeciążeniem prądowym podczas rozruchu wielu silników.
