Sterownik do napędów 12/24V 10-27V DC do puszki podtynkowej Fi60 | STR-4P F&F

Opis i Kluczowe Cechy

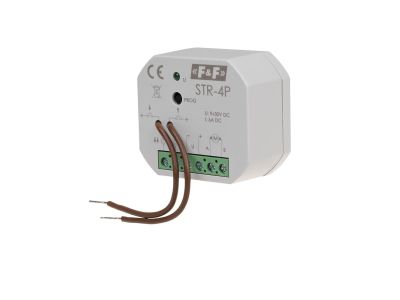

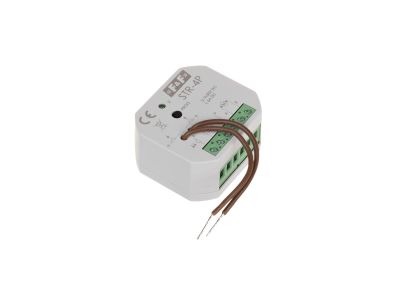

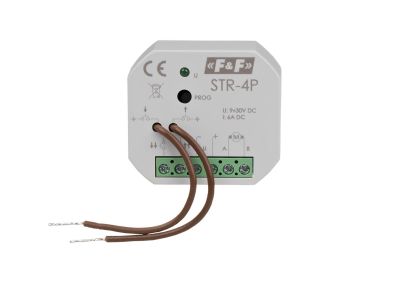

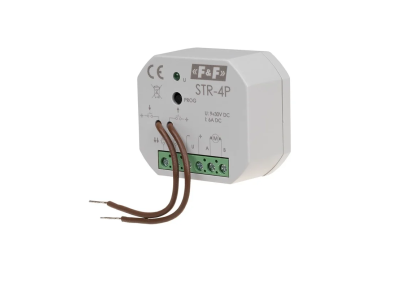

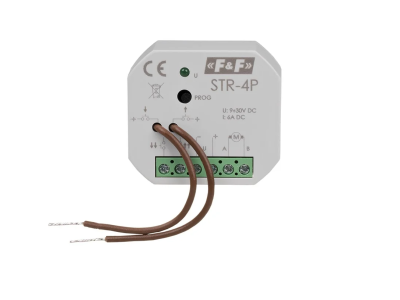

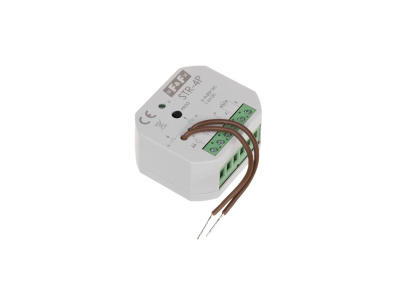

Sterownik STR-4P przeznaczony jest do sterowania napędami prądu stałego 12/24V DC, montowanymi w puszkach podtynkowych Ø60. Urządzenie oferuje szeroki zakres napięcia zasilania 10–27 V DC, co pozwala na pracę zarówno w instalacjach 12V, jak i 24V. Przekaźnik wyjściowy o obciążalności 6 A / 24 V DC gwarantuje bezpieczne przełączanie napędów, a programowany czas załączenia od 1 s do 15 min zapewnia elastyczne dopasowanie do potrzeb użytkownika. Kompaktowe wymiary (Ø54 mm, wys. 25 mm) ułatwiają montaż w standardowej puszce Ø60.

• Napięcie zasilania 10÷27 V DC: szeroki zakres umożliwia stosowanie sterownika w instalacjach 12 V i 24 V bez konieczności stosowania dodatkowych przetwornic.
• Obciążenie styku przekaźnika 6 A / 24 V DC: bezpieczne przełączanie napędów o mocy do 144 W (dla 24 V) lub 72 W (dla 12 V) bez ryzyka przeciążenia styków.
• Programowany czas załączenia od 1 s do 15 min: możliwość precyzyjnego ustawienia czasu pracy rolety, bramy czy żaluzji – od krótkiego impulsu po pełne otwarcie.
• Sterowanie lokalne i centralne: niezależna obsługa z kilku przycisków chwilowych oraz możliwość centralnego zarządzania grupą napędów (np. wszystkie rolety w budynku).
• Asynchroniczny start centralny: losowe opóźnienie uruchomienia napędów (maks. 1 s) minimalizuje udar prądowy przy jednoczesnym starcie wielu urządzeń.

Zgodność z Normami

Sterownik STR-4P spełnia wymagania obowiązujących dyrektyw Unii Europejskiej dotyczących niskiego napięcia i kompatybilności elektromagnetycznej, co potwierdza oznakowanie CE. Producent deklaruje zgodność z normami europejskimi w zakresie bezpieczeństwa użytkowania. Montaż zgodny z instrukcją zapewnia niezawodną i bezpieczną pracę urządzenia.

Zastosowanie

Sterownik STR-4P został zaprojektowany do sterowania roletami, żaluzjami, bramami garażowymi oraz innymi urządzeniami napędzanymi silnikiem prądu stałego 12/24 V DC. Sprawdza się zarówno w instalacjach lokalnych, jak i centralnych, oferując łatwą integrację z systemami automatyki budynkowej.

• Sterowanie roletami i żaluzjami w domach jednorodzinnych, biurach i obiektach użyteczności publicznej – za pomocą włączników chwilowych (dzwonkowych).
• Sterowanie bramami wjazdowymi i garażowymi – funkcja centralna umożliwia jednoczesne zamykanie/otwieranie z jednego punktu.
• Współpraca z centralami alarmowymi oraz czujnikami deszczu i wiatru – automatyczne zamykanie rolet w przypadku wykrycia opadów lub silnego wiatru.
• Integracja z systemami „inteligentnego domu” – możliwość sterowania za pomocą przekaźników PLC lub modułów sterujących.

Wskazówki Montażowe

Montaż sterownika STR-4P może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu w puszce podtynkowej Ø60. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm²; do sterowania lokalnego zaleca się przewód DY 2×1 mm² o długości ok. 10 mm. Moment dokręcający wynosi 0,4 Nm – należy go ściśle przestrzegać, aby uniknąć poluzowania lub uszkodzenia zacisków. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Jak ustawić czas załączenia rolety? Czas programuje się za pomocą potencjometru (lub przełącznika DIP – w zależności od wersji) w zakresie od 1 sekundy do 15 minut. Dokładna procedura znajduje się w instrukcji montażu dostarczonej z urządzeniem.
• Jaki jest stopień ochrony sterownika? Sterownik posiada stopień ochrony IP20. Jest przystosowany do montażu w puszce podtynkowej wewnątrz pomieszczeń – nie może być narażony na bezpośrednie działanie wody ani pyłu.
• Czy sterownik może pracować z napędami 12 V DC? Tak, zakres napięcia zasilania 10–27 V DC obejmuje napięcie 12 V. Należy jednak upewnić się, że obciążenie styku nie przekracza 6 A – przy 12 V maksymalna moc wynosi 72 W. Przy wyższych mocach zaleca się stosowanie napędów 24 V.
