Sterownik DALI REPEATER SO | 4008321301093 Ledvance

Opis i Kluczowe Cechy

Sterownik DALI REPEATER SO (numer katalogowy 4008321301093) to wzmacniacz sygnału przeznaczony do systemów sterowania oświetleniem DALI. Umożliwia rozszerzenie magistrali DALI o dodatkowe 64 elektroniczne układy zasilające oraz wydłużenie linii DALI o 300 m, co pozwala na efektywne zarządzanie dużymi instalacjami oświetleniowymi bez konieczności stosowania dodatkowych sterowników głównych.

• Rozszerzenie o 64 układy DALI: Zwiększa pojemność systemu sterowania oświetleniem, umożliwiając adresowanie i sterowanie większą liczbą opraw w jednej grupie.
• Zasięg linii do 300 m: Pozwala na pokrycie rozległych obszarów (hale, magazyny, biurowce) bez degradacji sygnału DALI.
• Sterowanie dotykiem DIM 64 układów: Umożliwia płynną regulację jasności wszystkich podłączonych układów zasilających za pomocą pojedynczego dotyku.
• Zintegrowany zestyk odłączenia mocy spoczynkowej: Zapewnia bezpieczne odcięcie zasilania elektronicznych układów zasilających w stanie bezczynności, redukując zużycie energii.
• Możliwość adresowania przez DALI i połączenia kaskadowego: Ułatwia konfigurację i rozbudowę instalacji – repeatery można łączyć szeregowo, aby obsłużyć jeszcze więcej układów.
• Maks. pobór mocy w trybie czuwania 1 W: Gwarantuje niskie straty energii podczas pracy w trybie gotowości, co wpływa na efektywność całego systemu.

Zgodność z Normami

Produkt przeznaczony do systemów sterowania oświetleniem DALI, zgodny z wymaganiami protokołu DALI (Digital Addressable Lighting Interface). Posiada certyfikat CE, potwierdzający spełnienie odpowiednich dyrektyw unijnych w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Sterownik DALI REPEATER SO został zaprojektowany do rozbudowy i optymalizacji instalacji sterowania oświetleniem w obiektach o dużej liczbie opraw. Sprawdza się w miejscach, gdzie wymagane jest scentralizowane zarządzanie światłem przy minimalnym okablowaniu.

• Rozszerzenie istniejących systemów DALI o dodatkowe grupy opraw bez ingerencji w główny sterownik.
• Sterowanie oświetleniem w halach produkcyjnych, magazynach i parkingach wielopoziomowych – gdzie zasięg magistrali przekracza 300 m.
• Tworzenie stref oświetleniowych w biurowcach i budynkach użyteczności publicznej – grupowanie opraw według potrzeb.
• Integracja z systemami automatyki budynkowej (BMS) poprzez protokół DALI – możliwość zdalnego monitorowania i zarządzania.

Wskazówki Montażowe

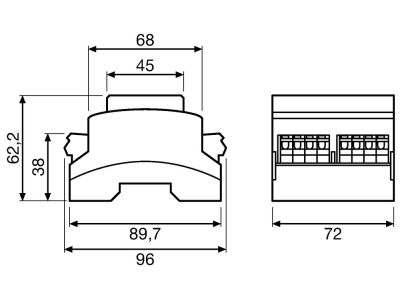

Montaż sterownika DALI REPEATER SO powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy, zapewniając odpowiednią wentylację. Przekroje przewodów należy dobrać do obciążenia prądowego (wartości podane w karcie katalogowej), a momenty dokręcania zacisków – zgodnie z instrukcją producenta. Unikaj układania przewodów sygnałowych DALI równolegle z przewodami zasilającymi wysokiego napięcia, aby zminimalizować zakłócenia.

FAQ

• Czy sterownik DALI REPEATER SO ma wbudowane podświetlenie? Produkt nie posiada własnego podświetlenia. Jest to wzmacniacz sygnału DALI bez elementów wizualnych – sygnalizacja pracy odbywa się poprzez zachowanie systemu DALI (np. podczas adresowania).
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia ochrony IP dla tego modelu. Zaleca się montaż w rozdzielnicy o klasie szczelności odpowiedniej do warunków otoczenia (np. IP20 dla suchych pomieszczeń).
• Czy można podłączyć repeater bezpośrednio do 64 układów zasilających? Tak. Urządzenie obsługuje do 64 elektronicznych układów zasilających DALI na jednym wyjściu, które mogą być adresowane i sterowane jako jedna grupa. W przypadku większej liczby układów można zastosować połączenie kaskadowe kilku repeaterów.
