Steel mounting clip (1szt) | 6AV6671-8XK00-0AX3 Siemens

Alternatywny kod produktu: 6AV66718XK000AX3

Opis i Kluczowe Cechy

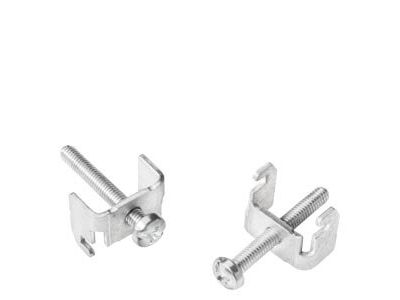

Oryginalne akcesorium Siemens SIMATIC – stalowy klips montażowy (zestaw 20 sztuk z wkrętami) przeznaczony do szybkiego i pewnego mocowania wyświetlaczy HMI. Symbol katalogowy 6AV6671-8XK00-0AX3. Zestaw obsługuje panele o przekątnej 15", 19" i 22" w formacie widescreen: Comfort Panel, IPC, Flat Panel oraz thin client (z wyjątkiem modelu SCD1900 19" widescreen). Dopuszczalna grubość blachy montażowej wynosi od 2 do 6 mm, co zapewnia uniwersalne zastosowanie w różnych szafach sterowniczych i stanowiskach operatorskich.

• Kompatybilność z panelami od 15" do 22" (widescreen): jeden uniwersalny zestaw pasujący do większości popularnych wyświetlaczy SIMATIC HMI – upraszcza logistykę i zmniejsza liczbę wariantów magazynowych.
• Zakres grubości blachy 2–6 mm: klipsy dopasowują się do typowych grubości obudów i szaf sterowniczych, gwarantując stabilne mocowanie bez dodatkowych podkładek.
• Zestaw zawiera 20 klipsów oraz komplet wkrętów: wystarczająca ilość do zamocowania nawet dużych paneli, a dołączone wkręty skracają czas montażu – wszystko w jednym opakowaniu.
• Wykonanie ze stali: zapewnia długotrwałą wytrzymałość mechaniczną i odporność na odkształcenia podczas dokręcania – bezpieczeństwo zamocowania w warunkach przemysłowych.
• Dedykowane akcesorium SIMATIC HMI: gwarantowana zgodność geometryczna i jakość montażu zgodna z wymaganiami Siemens – eliminuje ryzyko niepasujących zamienników.

Zgodność z Normami

Produkt jest oryginalnym akcesorium Siemens SIMATIC, zaprojektowanym i produkowanym zgodnie z wewnętrznymi standardami jakości koncernu Siemens. Spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Ze względu na charakter mechaniczny, nie podlega certyfikacji w zakresie norm elektrycznych, jednak jego parametry geometryczne (grubość blachy, rozstaw otworów) są w pełni kompatybilne z panelami serii SIMATIC HMI.

Zastosowanie

Stalowe klipsy montażowe przeznaczone są do instalacji paneli operatorskich HMI w szafach sterowniczych, pulpitach operatorskich oraz stanowiskach wizualizacji procesów. Umożliwiają szybki montaż od przodu obudowy bez konieczności dostępu od tyłu.

• Mocowanie paneli Comfort Panel, IPC, Flat Panel i thin client o przekątnej 15", 19" i 22" (format widescreen) – wyjątek: model SCD1900 19" widescreen.
• Instalacja w blachach o grubości od 2 mm do 6 mm – typowe zastosowanie w szafach stalowych, aluminiowych oraz obudowach z blachy nierdzewnej.
• Zastosowanie w przemyśle maszynowym, automatyce budynkowej, liniach produkcyjnych oraz stacjach operatorskich – wszędzie tam, gdzie wymagane jest ergonomiczne i bezpieczne osadzenie wyświetlacza.
• Wykorzystanie jako część zestawu montażowego przy modernizacjach lub wymianie starych paneli na nowe modele SIMATIC HMI w tych samych otworach.

Wskazówki Montażowe

Montaż mogą przeprowadzać wyłącznie osoby z odpowiednimi kwalifikacjami (np. uprawnienia SEP w zakresie prac elektrycznych/mechanicznych). Przed rozpoczęciem należy bezwzględnie odłączyć napięcie zasilające szafę sterowniczą. Klipsy montuje się na panelu zgodnie z instrukcją producenta, wykorzystując dostarczone wkręty. Grubość blachy musi mieścić się w przedziale 2–6 mm – w przypadku większej grubości należy zastosować odpowiednie podkładki dystansowe. Momenty dokręcania wkrętów stosować zgodnie z zaleceniami Siemens (nie przekraczać 0,8 Nm, o ile nie podano inaczej). Przekrój przewodów (jeśli panel wymaga podłączenia) dobrać do prądu znamionowego urządzenia. Po zakończeniu montażu sprawdzić stabilność zamocowania.

FAQ

• Czy zestaw klipsów pasuje do panelu SCD1900 19" widescreen? Nie – zgodnie z danymi producenta, model SCD1900 19" widescreen wymaga innego systemu mocowania. Przed zakupem sprawdź listę kompatybilności w dokumentacji technicznej.
• Jaka grubość blachy jest obsługiwana przez te klipsy? Zakres grubości wynosi od 2 mm do 6 mm. Dla blach cieńszych lub grubszych potrzebne są inne akcesoria montażowe.
• Czy do klipsów są dołączone wkręty? Tak, w zestawie znajduje się 20 stalowych klipsów wraz z kompletem wkrętów montażowych – nie ma konieczności dokupowania elementów łączących.
