Standardowa szyna DIN | 6ES5710-8MA11 Siemens

Alternatywny kod produktu: 6ES57108MA11

Opis i Kluczowe Cechy

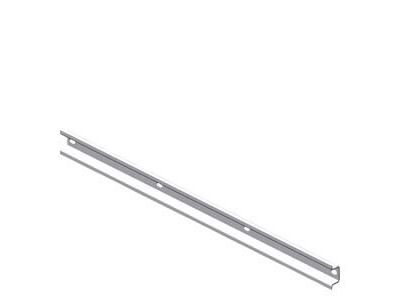

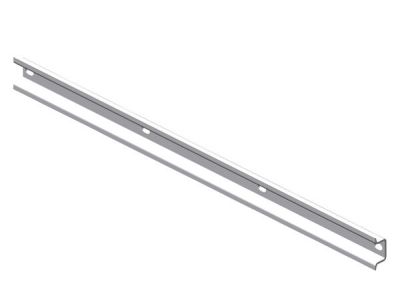

Standardowa szyna DIN SIMATIC o symbolu 6ES5710-8MA11 to podstawowy element do montażu aparatury modułowej w szafach sterowniczych i rozdzielnicach. Jej szerokość 35 mm zgodna z profilem TH35 oraz długość 483 mm dedykowana do szaf 19-calowych umożliwiają szybką i stabilną instalację wyłączników, styczników, przekaźników i innych urządzeń modułowych.

• Szerokość 35 mm (profil TH35): Uniwersalny wymiar zapewniający zgodność z większością aparatury modułowej dostępnej na rynku, co ułatwia rozbudowę i modernizację instalacji.
• Długość 483 mm (dla szaf 19”): Precyzyjnie dopasowana do standardowych szaf przemysłowych i teleinformatycznych, optymalizuje wykorzystanie dostępnej przestrzeni montażowej.
• Materiał wykonania (stal ocynkowana / aluminium – zgodnie z dokumentacją producenta): Wysoka sztywność i odporność na korozję gwarantują trwałość oraz stabilne mocowanie urządzeń nawet w trudnych warunkach pracy.
• Odporność mechaniczna: Wytrzymała konstrukcja szyny pozwala na bezpieczne przenoszenie dużych obciążeń od montowanych elementów, bez ryzyka odkształceń.
• Łatwy montaż na wspornikach lub bezpośrednio w szafie: Standardowe otwory montażowe umożliwiają szybkie i precyzyjne zamocowanie szyny, skracając czas instalacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi dotyczącymi szyn montażowych w rozdzielnicach i szafach sterowniczych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości. Konstrukcja odpowiada standardowi DIN (profil TH35) powszechnie stosowanemu w aparaturze modułowej.

Zastosowanie

Szyna DIN SIMATIC 6ES5710-8MA11 znajduje zastosowanie w budowie rozdzielnic, szaf sterowniczych oraz w systemach automatyki przemysłowej i inteligentnych budynków. Sprawdza się wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne mocowanie elementów modułowych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach głównych i podrozdzielnicach.
• Instalacja przekaźników, styczników pomocniczych i modułów sterujących w szafach sterowniczych PLC.
• Mocowanie przycisków, przełączników i sygnalizatorów w pulpitach operatorskich i szafach 19-calowych.
• Rozbudowa istniejących systemów automatyki – łatwe dopełnianie szyny o nowe moduły bez konieczności wymiany całego nośnika.

Wskazówki Montażowe

Montaż szyny DIN oraz wszystkich urządzeń na niej umieszczanych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Szynę mocować na wspornikach lub bezpośrednio do tylnej ściany szafy, zachowując odstępy izolacyjne. Moment dokręcania śrub montażowych stosować zgodnie z dokumentacją producenta. Przekrój przewodów ochronnych i roboczych dobrać do prądu znamionowego instalowanych urządzeń.

FAQ

• Czy szyna jest wykonana z metalu? Tak, szyna DIN wykonana jest ze stali ocynkowanej lub aluminium (szczegóły w dokumentacji producenta), co zapewnia odpowiednią sztywność i ochronę przed korozją.
• Jaki jest stopień ochrony szyny? Szyna jako element montażowy nie posiada własnego stopnia ochrony IP – jej odporność na kurz i wilgoć zależy od obudowy szafy lub rozdzielnicy, w której jest zamontowana.
• Czy mogę użyć tej szyny do montażu urządzeń innych producentów? Tak, profil 35 mm (TH35) jest uniwersalny i kompatybilny z większością aparatury modułowej marek takich jak Siemens, Hager, Schneider Electric, Legrand itp.
