Wspornik do montażu swobodnego 3RU21/3RB30/3RB31 S00 | 3RU2916-3AC01 Siemens

Alternatywny kod produktu: 3RU29163AC01

Opis i Kluczowe Cechy

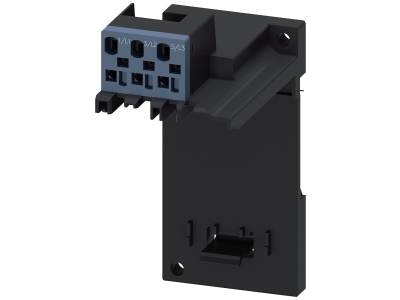

Wspornik do montażu swobodnego 3RU2916-3AC01 firmy Siemens (system SIRIUS) przeznaczony do urządzeń wielkości S00, takich jak styczniki 3RU21, 3RB30, 3RB31 oraz 3RR2. Umożliwia elastyczną instalację poza szyną TH35, co ułatwia optymalne zagospodarowanie wnętrza szafy sterowniczej. Zintegrowany zacisk sprężynowy obwodu głównego zapewnia szybkie i pewne łączenie przewodów bez użycia narzędzi.

• Montaż swobodny (bez szyny DIN): wspornik pozwala na mocowanie urządzenia dowolnie w szafie lub na płycie montażowej, zwiększając elastyczność aranżacji rozdzielnicy.
• Dedykowany dla wielkości S00: kompatybilny z modułami 3RU21, 3RB30, 3RB31 i 3RR2 – idealny do standardowych styczników i przekaźników systemu SIRIUS.
• Zacisk sprężynowy obwodu głównego: beznarzędziowa, wibroodporna i szybka technologia łączenia przewodów, skracająca czas montażu i eliminująca ryzyko poluzowania połączeń.
• Kompatybilny z systemem SIRIUS: sprawdzone rozwiązanie w rozproszonych i centralnych systemach sterowania, gwarantujące łatwe rozszerzanie konfiguracji.
• Prosta, a zarazem solidna konstrukcja: wytrzymały mechanicznie element, który nie obciąża dodatkowo styków aparatu podczas montażu.

Zgodność z Normami

Wspornik został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznakowanie CE. Jako część systemu SIRIUS spełnia standardy jakościowe i bezpieczeństwa stosowane w przemyśle i instalacjach budynkowych. Dokładne numery norm nie są podane przez producenta dla tego akcesorium, dlatego zaleca się stosowanie zgodnie z dokumentacją techniczną Siemensa.

Zastosowanie

Wspornik 3RU2916-3AC01 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest odseparowanie urządzenia od szyny DIN lub montaż w miejscu pozbawionym standardowej listwy. Sprawdza się w rozdzielnicach przemysłowych, szafach sterowniczych oraz w systemach automatyki budynkowej.

• Montaż styczników i przekaźników SIRIUS S00 w szafach o niestandardowym układzie wewnętrznym.
• Instalacja urządzeń w pobliżu odbiorników, gdy szyna DIN jest zbyt oddalona lub niedostępna.
• Mocowanie aparatury w zestawach rozdzielczych budowanych na płycie montażowej.
• Zastosowanie w modernizacjach, gdzie istniejące rozwiązania wymagają elastycznego rozmieszczenia komponentów.

Wskazówki Montażowe

Montaż wspornika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem szczególnej ostrożności. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wspornik mocuje się bezpośrednio do płyty montażowej lub tylnej ściany szafy – nie wymaga szyny TH35. Przewody obwodu głównego łączy się za pomocą zacisków sprężynowych; zalecany przekrój przewodu oraz moment dokręcania (jeśli dotyczy) należy sprawdzić w dokumentacji producenta. Po zakończeniu montażu sprawdzić stabilność zamocowania urządzenia.

FAQ

• Czy wspornik pasuje do wszystkich styczników SIRIUS S00? Wspornik 3RU2916-3AC01 jest dedykowany do urządzeń wielkości S00 z serii 3RU21, 3RB30, 3RB31 i 3RR2. Nie jest kompatybilny z większymi rozmiarami (np. S0, S2).
• Jakie przewody można podłączyć do zacisku sprężynowego? Zacisk sprężynowy obwodu głównego przyjmuje przewody o przekroju dostosowanym do prądu znamionowego stycznika – typowo od 0,5 do 6 mm² (szczegółowe dane w karcie katalogowej urządzenia). Łączenie odbywa się bez narzędzi, wystarczy włożyć odizolowany przewód.
• Czy montaż wspornika wymaga demontażu stycznika? Nie – wspornik mocuje się do urządzenia przed jego instalacją w szafie. Pozwala to na swobodne ustawienie stycznika w wybranym miejscu. W przypadku montażu na płycie należy najpierw przymocować wspornik, a następnie zamontować na nim urządzenie za pomocą zatrzasków lub śrub (zależnie od modelu).
