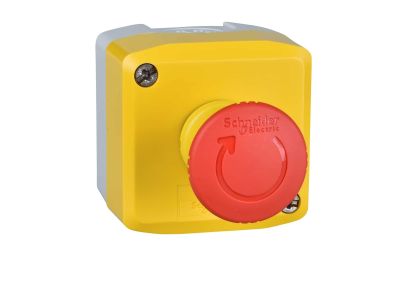

Stacja sterująca z czerwonym przyciskiem grzybkowym Fi-40mm żółta 2 NC obrót, Harmony XAL | XALK178F Schneider Electric

Opis i Kluczowe Cechy

Stacja sterująca Schneider Electric z serii Harmony XAL, o numerze katalogowym XALK178F, to profesjonalne rozwiązanie zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w środowiskach przemysłowych. Urządzenie zostało wyposażone w charakterystyczny, czerwony przycisk grzybkowy o średnicy 40 mm, który zapewnia intuicyjną i błyskawiczną reakcję w sytuacjach awaryjnych. Mechanizm działania opiera się na funkcji obrotowego odryglowania, co zapobiega przypadkowemu zresetowaniu stanu zatrzymania.

• Konfiguracja styków: Wyposażenie w 2 styki normalnie zamknięte (NC) gwarantuje niezawodne przerwanie obwodu bezpieczeństwa w momencie aktywacji.
• Wytrzymałość mechaniczna: Obudowa wykonana z wysokiej jakości poliwęglanu w kolorze żółtym (RAL 1021) jest odporna na uderzenia oraz zabrudzenia, co pozwala zachować estetyczny wygląd i czytelność oznaczeń nawet w trudnych warunkach eksploatacyjnych.
• Widoczność: Kontrastowe połączenie żółtej kasety z jasnoszarą podstawą oraz czerwonym elementem sterowniczym znacząco ułatwia lokalizację urządzenia w warunkach ograniczonej widoczności.
• Odporność środowiskowa: Szeroki zakres temperatur pracy od -40°C do +70°C sprawia, że stacja może być stosowana w ekstremalnych warunkach klimatycznych.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Stacja charakteryzuje się wyjątkową szczelnością potwierdzoną stopniami ochrony IP66, IP67, IP69 oraz IP69K, co oznacza pełną pyłoszczelność oraz odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą. Urządzenie posiada również certyfikację morską oraz spełnia wymagania NEMA Typ 4X, co czyni je odpornym na korozję i odpowiednim do najbardziej wymagających aplikacji przemysłowych.

Zastosowanie

Kaseta sterownicza Harmony XAL została zoptymalizowana pod kątem integracji z systemami sterowania maszyn w wielu gałęziach przemysłu. Idealnie sprawdza się w:

• Przemyśle tekstylnym i opakowaniowym: Zapewnienie bezpieczeństwa przy liniach produkcyjnych i pakujących.
• Systemach transportu bliskiego: Obsługa małych podnośników, przenośników i wind towarowych.
• Automatyce budynkowej: Kontrola bram garażowych oraz systemów zwijania rolet.
• Produkcji masowej: Jako standardowy element systemów E-Stop w seryjnie produkowanych maszynach.

Wskazówki Montażowe

Montaż stacji XALK178F jest szybki i intuicyjny, co redukuje czas przestojów instalacyjnych. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przyłącza elektryczne: Należy stosować przewody o odpowiednim przekroju, zapewniając stabilne połączenie ze stykami NC. Zaleca się stosowanie tulejek zaciskowych dla zwiększenia pewności styku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednim momentem, aby zapobiec poluzowaniu się przewodów pod wpływem wibracji maszynowych.
• Uszczelnienie: Przed zamknięciem obudowy należy upewnić się, że uszczelka jest prawidłowo osadzona, co zagwarantuje utrzymanie deklarowanego stopnia ochrony IP69K.

FAQ

• Czy przycisk posiada funkcję samoczynnego powrotu? Nie, jest to przycisk ryglowany, który wymaga obrotu w celu odblokowania, co jest standardem w systemach zatrzymania awaryjnego.
• Czy stacja nadaje się do mycia pod ciśnieniem? Tak, dzięki klasie ochrony IP69K urządzenie jest przystosowane do czyszczenia strumieniem wody o wysokiej temperaturze i pod wysokim ciśnieniem.
• W jakim kolorze jest obudowa? Pokrywa stacji jest w kolorze żółtym (RAL 1021), natomiast podstawa jest jasnoszara, co zapewnia doskonały kontrast wizualny.
