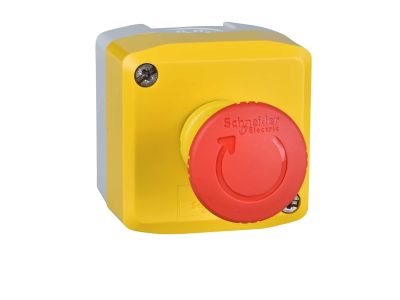

Stacja sterująca z czerwonym przyciskiem grzybkowym Fi-40mm żółta 1NC obrót, Harmony XAL | XALK178 Schneider Electric

Opis i Kluczowe Cechy

Stacja sterująca Schneider Electric z serii Harmony XAL, o numerze katalogowym XALK178, to profesjonalne rozwiązanie zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w systemach automatyki przemysłowej. Urządzenie zostało wyposażone w charakterystyczny, czerwony przycisk grzybkowy o średnicy 40 mm, który zapewnia intuicyjną obsługę w sytuacjach awaryjnych. Mechanizm działania opiera się na funkcji obrotowego zwalniania (turn-to-release), co zapobiega przypadkowemu zresetowaniu stanu zatrzymania. Kaseta posiada jeden fabrycznie zamontowany styk normalnie zamknięty (1NC), gwarantujący pewne przerwanie obwodu sterowania.

• Wysoka widoczność: Obudowa w kolorze żółtym (RAL 1021) oraz jasnoszara podstawa tworzą kontrast, który ułatwia szybką lokalizację przycisku nawet w warunkach ograniczonego oświetlenia.
• Wyjątkowa odporność: Dzięki stopniom ochrony IP66, IP67, IP69 oraz IP69K, stacja jest całkowicie pyłoszczelna i odporna na silne strumienie wody pod wysokim ciśnieniem oraz zanurzenie.
• Trwałość mechaniczna: Obudowa wykonana z poliwęglanu jest odporna na uderzenia i zabrudzenia, co pozwala na długotrwałą eksploatację w trudnych warunkach przemysłowych.
• Kompatybilność: System jest w pełni zgodny z osprzętem sterującym i sygnalizacyjnym z serii Harmony XB5, co pozwala na łatwą rozbudowę i serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach bezpieczeństwa. Spełnia wymagania norm dotyczących aparatury sterowniczej i zabezpieczającej, a certyfikacja NEMA 4 dodatkowo potwierdza jego przydatność do zastosowań zewnętrznych i wewnętrznych, gdzie występuje narażenie na korozję oraz ekstremalne warunki atmosferyczne. Urządzenie jest odporne na wibracje, co jest kluczowe przy montażu bezpośrednio na maszynach generujących drgania mechaniczne.

Zastosowanie

Kaseta sterująca XALK178 znajduje szerokie zastosowanie w wielu gałęziach przemysłu, gdzie priorytetem jest ochrona operatora i mienia. Idealnie sprawdza się w:

• Przemyśle maszynowym: Jako główny wyłącznik bezpieczeństwa w maszynach pakujących, tekstylnych oraz liniach montażowych.
• Logistyce i transporcie: Sterowanie systemami małych podnośników oraz przenośników taśmowych.
• Automatyce budynkowej: Kontrola bram garażowych, rolet przemysłowych oraz systemów oddymiania.
• Środowiskach trudnych: Myjnie samochodowe, zakłady przetwórstwa spożywczego (dzięki odporności na mycie pod ciśnieniem IP69K).

Wskazówki Montażowe

Montaż stacji XALK178 jest szybki i intuicyjny, co znacząco redukuje czas instalacji w procesach masowej produkcji maszyn. Przewody należy podłączyć do zacisków śrubowych styku 1NC, dbając o odpowiedni moment dokręcania, aby zapewnić trwałe połączenie elektryczne i odporność na poluzowanie pod wpływem drgań. Obudowa posiada przygotowane przepusty kablowe, które po zastosowaniu odpowiednich dławnic gwarantują utrzymanie deklarowanego stopnia ochrony IP. Zaleca się montaż w miejscu łatwo dostępnym dla operatora, na wysokości zgodnej z przepisami BHP dotyczącymi rozmieszczenia elementów zatrzymania awaryjnego.

FAQ

• Czy przycisk posiada funkcję ryglowania? Tak, czerwony grzybek po naciśnięciu pozostaje w pozycji dolnej (zatrzymanie), a jego odblokowanie następuje poprzez obrót, co jest standardem w układach E-Stop.
• Czy mogę dołożyć dodatkowe styki do tej kasety? Tak, konstrukcja serii Harmony XAL pozwala na modyfikację konfiguracji styków poprzez dodanie bloków stykowych kompatybilnych z serią XB5.
• Jaki jest kolor podstawy kasety? Podstawa kasety jest w kolorze jasnoszarym, co zapewnia estetyczny wygląd i zwiększa kontrast wizualny z żółtą pokrywą.
• Czy urządzenie nadaje się do pracy na zewnątrz? Tak, dzięki wysokiemu stopniu ochrony IP66/IP67 oraz odporności na promieniowanie UV, stacja może być bezpiecznie montowana na zewnątrz budynków.
