Stacja sterująca ciemnoszaraz 3 przyciskami Fi-22mm Harmony XALD | XALD339 Schneider Electric

Opis i Kluczowe Cechy

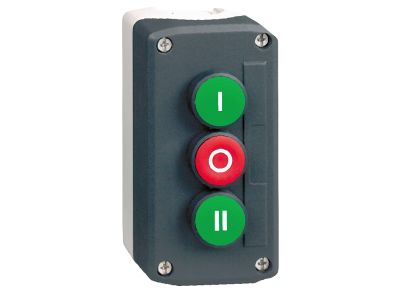

Stacja sterująca Schneider Electric Harmony XALD (symbol XALD339) w ciemnoszarej obudowie wyposażona w 3 przyciski sterownicze. Dzięki deklarowanemu stopniowi ochrony IP66/IP67/IP69/IP69K oraz odporności na uderzenia i wibracje produkt sprawdza się w najtrudniejszych warunkach przemysłowych. Wyposażona w mechanizm powrotny sprężyny (styki chwilowe) oraz zaciski śrubowe do pewnego podłączenia przewodów.

• Stopień ochrony IP66/IP67/IP69/IP69K: Gwarantuje odporność na pył, wodę pod wysokim ciśnieniem i uderzenia, umożliwiając pracę w środowiskach zewnętrznych, wilgotnych oraz narażonych na mycie ciśnieniowe.
• 3 przyciski sterownicze: Umożliwiają realizację funkcji start/stop oraz dodatkowego sterowania w jednej kompaktowej obudowie, oszczędzając miejsce i czas instalacji.
• Mechanizm powrotny sprężyny: Zapewnia chwilowe przełączanie styków (monostabilne), idealne do impulsowego sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Zaciski śrubowe: Ułatwiają pewne i trwałe podłączenie przewodów, redukując ryzyko poluzowania w warunkach wibracji.
• Wyraźne oznakowanie przycisków (I/O): Kontrastowe kolory (zielony I, czerwony O) ułatwiają szybką identyfikację i zmniejszają ryzyko pomyłek operatorskich.

Zgodność z Normami

Stacja sterująca Harmony XALD spełnia wymagania europejskich norm dotyczących aparatury sterowniczej. Posiada certyfikat CE oraz deklarowane stopnie ochrony IP66, IP67, IP69 i IP69K, potwierdzające odporność na wnikanie ciał stałych i cieczy. (Szczegółowe numery norm dostępne w karcie katalogowej producenta.)

Zastosowanie

Stacja XALD339 przeznaczona jest do zdalnego sterowania maszynami i urządzeniami w trudnych warunkach przemysłowych.

• Sterowanie start/stop silników i napędów w maszynach produkcyjnych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanów pracy w panelach operatorskich i szafach sterowniczych.
• Automatyka budynkowa w strefach narażonych na wilgoć, pył lub mycie ciśnieniowe.

Wskazówki Montażowe

Montaż stacji sterującej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stację należy zamontować na płaskiej powierzchni w pozycji zgodnej z przeznaczeniem IP. Przewody podłącz do zacisków śrubowych, stosując moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia. Nie przekraczać parametrów znamionowych styków – stosuj się do karty katalogowej Schneider Electric.

FAQ

• Jaki jest stopień ochrony stacji XALD339? Deklarowane stopnie to IP66, IP67, IP69 oraz IP69K, co oznacza pełną ochronę przed pyłem i wodą pod wysokim ciśnieniem, a także odporność na mycie parą wodną.
• Czy stacja jest wyposażona w podświetlenie przycisków? W dostarczonych danych nie ma informacji o podświetleniu. Standardowe wersje Harmony XALD dostępne są zarówno z podświetleniem, jak i bez – prosimy sprawdzić konkretny symbol katalogowy.
• Jakie są konfiguracje styków w tym modelu? Według danych produkt zawiera 2 zestyki NO i 2 zestyki NC, rozmieszczone na trzech przyciskach (w tym zielony I i czerwony O). Dokładny układ styków można znaleźć w dokumentacji technicznej Schneider Electric.
