Stacja sterująca ciemnoszara zielony przycisk Fi-22mm samopowrotny "Start" 1 NO, Harmony XAL | XALD103 Schneider Electric

Opis i Kluczowe Cechy

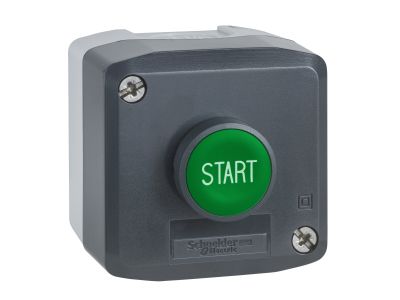

Stacja sterująca Schneider Electric Harmony XAL, model XALD103, to kompaktowa kaseta sterownicza w kolorze ciemnoszarym, wyposażona w zielony przycisk samopowrotny oznaczony „Start” z jednym stykiem normalnie otwartym (1NO). Dzięki stopniowi ochrony IP65 oraz odporności na chemikalia i uderzenia sprawdza się w wymagających warunkach przemysłowych, zapewniając bezpieczną i trwałą obsługę maszyn.

• Stopień ochrony IP65 / NEMA typ 4: Pyłoszczelność i ochrona przed strugami wody – stacja może pracować w wilgotnym i zapylonym otoczeniu bez ryzyka awarii.
• Odporność na chemikalia: Obudowa wytrzymuje kontakt z agresywnymi substancjami, co wydłuża żywotność urządzenia w przemyśle chemicznym i spożywczym.
• Podwójna izolacja: Zwiększone bezpieczeństwo użytkowania – nie wymaga dodatkowego uziemienia obudowy.
• Kompatybilność z serią Harmony XB5: Możliwość rozbudowy o dodatkowe przyciski, przełączniki i moduły sygnalizacyjne tej samej rodziny – elastyczne dostosowanie do potrzeb aplikacji.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Niezawodne działanie w skrajnych warunkach klimatycznych, od mroźnych hal po gorące strefy produkcyjne.

Zgodność z Normami

Stacja sterująca XALD103 spełnia międzynarodowe standardy bezpieczeństwa i wytrzymałości, w tym normy IEC oraz NEMA. Posiada certyfikację morską, a także stopnie ochrony IP66, IP67, IP69, IP69K oraz typ 4X w zależności od konfiguracji (dane dla całej rodziny Harmony XAL). Produkt oznaczony jest znakiem CE, potwierdzającym zgodność z wymogami Unii Europejskiej.

Zastosowanie

Stacja XALD103 przeznaczona jest do lokalnego sterowania maszynami i urządzeniami w przemyśle. Sprawdzi się zarówno w prostych, jak i rozbudowanych liniach produkcyjnych.

• Sterowanie pracą maszyn (start/stop) w przemyśle tekstylnym, opakowaniowym, obróbki metali.
• Impulsowe załączanie styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Obsługa bram garażowych, rolet, przesuwanych drzwi w obiektach przemysłowych i magazynach.
• Sygnalizacja i nadzór w automatyce budynkowej – przycisk Start do wyzwalania sekwencji.

Wskazówki Montażowe

Montaż stacji sterującej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stację mocuje się na równej powierzchni za pomocą otworów montażowych (brak w zestawie – stosować typowe elementy). Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania zacisków – stosować wartości podane przez producenta (dotyczy opcjonalnych modułów łącznikowych). Nie przekraczać dopuszczalnych parametrów styków.

FAQ

• Czy przycisk jest podświetlany? Nie. Standardowy przycisk „Start” w stacji XALD103 jest niepodświetlany – stosowany jako suchy styk NO. Opcjonalnie można użyć przycisku z LED z serii XB5 (kompatybilny, ale wymaga oddzielnego modułu).
• Jaki jest stopień ochrony stacji? Podstawowa wersja XALD103 posiada IP65 / NEMA typ 4. Rodzina Harmony XAL oferuje również warianty z wyższymi stopniami IP66, IP67, IP69, IP69K (w zależności od zastosowanych przycisków i uszczelnień).
• Czy styk jest samopowrotny? Tak. Zielony przycisk jest samopowrotny (chwilowy), co oznacza, że po zwolnieniu wraca do położenia spoczynkowego, a styk NO zamyka się tylko podczas naciśnięcia. Idealnie nadaje się do sygnałów impulsowych.
