Stacja sterująca ciemnoszara z przyciskiem Fi-22mm Harmony XALD | XALD326 Schneider Electric

Opis i Kluczowe Cechy

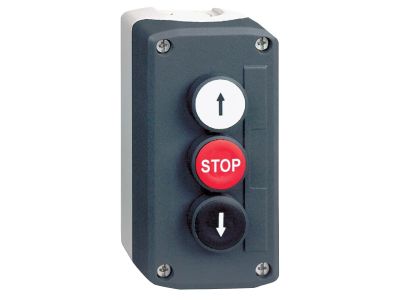

Stacja sterująca Schneider Electric Harmony XALD (symbol XALD326) to ciemnoszara obudowa z trzema przyciskami (biały góra, czerwony STOP, czarny dół) wyposażona w zestyków 2×NO i 1×NC. Dzięki stopniowi ochrony IP66/IP67/IP69/IP69K oraz szerokiemu zakresowi temperatur od –40°C do 70°C sprawdza się w najtrudniejszych warunkach przemysłowych i zewnętrznych.

• Stopień ochrony IP66/IP67/IP69/IP69K: Gwarantuje odporność na pył, wodę, wibracje oraz strumienie pod wysokim ciśnieniem – niezawodna praca nawet podczas mycia maszyn w przemyśle spożywczym i rolnictwie.
• Zestyki 2×NO + 1×NC: Umożliwiają realizację funkcji start/stop oraz sygnalizacji stanu – idealne do sterowania stycznikami, przekaźnikami i modułami PLC.
• Mechanizm powrotny sprężyny: Automatyczny powrót przycisku do położenia spoczynkowego zwiększa bezpieczeństwo i ergonomię obsługi.
• Szeroki zakres temperatur pracy od –40°C do 70°C: Pozwala na stosowanie w chłodniach, halach produkcyjnych oraz w strefach o podwyższonej temperaturze bez ryzyka uszkodzenia.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż przewodów – trwałe połączenie elektryczne zgodne z wymogami instalacyjnymi.

Zgodność z Normami

Produkt spełnia wymogi międzynarodowych norm oraz posiada certyfikację morską. Stopień ochrony IP66/IP67/IP69/IP69K potwierdza odporność na warunki środowiskowe zgodnie z normami IEC. Posiada również certyfikat Typ 4X (NEMA), co gwarantuje dodatkową ochronę przed korozją i działaniem czynników zewnętrznych.

Zastosowanie

Stacja sterująca XALD326 przeznaczona jest do budowy paneli operatorskich oraz bezpośredniego montażu na maszynach. Dzięki trzem przyciskom i konfiguracji styków 2NO+1NC znajduje zastosowanie w sterowaniu ruchem, sygnalizacji i awaryjnym zatrzymaniu.

• Sterowanie pracą maszyn (start/stop) w przemyśle, w tym w trudnych warunkach (wysoka wilgotność, zapylenie).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub załączanie sygnalizacji świetlnej.
• Obsługa dźwigów, wciągarek i innych urządzeń wymagających sygnalizacji kierunku ruchu (przyciski góra/dół).
• Montaż w rozdzielnicach i pulpitach operatorskich w rolnictwie, przemyśle spożywczym, stoczniach – dzięki wysokiej odporności na wodę i pył.

Wskazówki Montażowe

Stację sterującą należy montować zgodnie z instrukcją producenta, w suchym i zabezpieczonym przed dostępem osób nieuprawnionych miejscu. Przed przystąpieniem do montażu bezwzględnie odłączyć napięcie zasilania. Połączenia wykonywać przy użyciu zacisków śrubowych, stosując odpowiednie momenty dokręcania (patrz dokumentacja techniczna). Przekrój przewodów dobrać do spodziewanego obciążenia. Wszelkie prace montażowe i konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy stacja ma podświetlenie przycisków? Standardowe przyciski nie są podświetlane. Istnieje możliwość doposażenia stacji w lampki kontrolne z serii XB5 – pozwala to na sygnalizację stanu pracy urządzenia.
• Jaki stopień ochrony ma stacja? Stacja spełnia wymogi IP66, IP67, IP69 i IP69K oraz Typ 4X (NEMA). Oznacza to pełną ochronę przed pyłem, zanurzeniem w wodzie oraz strumieniami pod wysokim ciśnieniem i temperaturą.
• Czy styki są zwierne czy rozwierne? Stacja wyposażona jest w dwa zestyków normalnie otwartych (NO) i jeden normalnie zamknięty (NC). Przyciski góra i dół realizują funkcję NO (załączanie), a przycisk STOP – funkcję NC (rozwieranie).
