Stacja sterująca ciemnoszara z przyciskiem Fi-22mm Harmony XALD | XALD222E Schneider Electric

Opis i Kluczowe Cechy

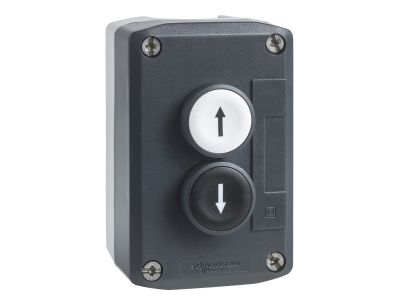

Stacja sterująca Schneider Electric Harmony XALD, model XALD222E, to kompaktowe urządzenie wyposażone w dwa przyciski (biały „strzałka w górę” i czarny „strzałka w dół”) z konfiguracją zestyków 2NO+2NC. Dzięki mechanizmowi powrotnemu sprężyny i zaciskom śrubowym zapewnia niezawodne działanie w systemach sterowania maszyn. Obudowa w kolorze ciemnoszarym o wysokiej odporności na uderzenia, plamy i chemikalia gwarantuje trwałość nawet w agresywnym środowisku. Stopień ochrony IP66/IP67/IP69/IP69K (Typ 4X) umożliwia pracę w warunkach wilgoci, pyłu i strumieni wody pod ciśnieniem.

• Zestyki 2NO+2NC: Elastyczna konfiguracja umożliwia realizację zarówno obwodów załączających, jak i rozłączających w jednej kasecie sterowniczej.
• Stopień ochrony IP66/IP67/IP69/IP69K (Typ 4X): Pełna odporność na wnikanie pyłu, długotrwałe zanurzenie oraz mycie strumieniem wody pod wysokim ciśnieniem – idealne dla przemysłu spożywczego i ciężkich aplikacji zewnętrznych.
• Podwójna izolacja: Zwiększone bezpieczeństwo użytkownika i ochrona przed przypadkowym porażeniem prądem elektrycznym.
• Szeroki zakres temperatur pracy od -40°C do 70°C: Niezawodne działanie zarówno w mroźnych halach produkcyjnych, jak i w gorącym klimacie.
• Kompatybilność z serią Harmony XB5: Możliwość rozbudowy kasety o dodatkowe przyciski, przełączniki i lampki sygnalizacyjne bez konieczności modyfikacji instalacji.

Zgodność z Normami

Produkt posiada certyfikację morską oraz spełnia wymagania międzynarodowych norm potwierdzone deklarowanymi stopniami ochrony IP66, IP67, IP69, IP69K oraz Typ 4X. Zgodność z dyrektywami Unii Europejskiej oznaczona znakiem CE.

Zastosowanie

Dzięki wytrzymałej obudowie i uniwersalnym zestawom styków stacja XALD222E sprawdza się w szerokim wachlarzu maszyn i urządzeń przemysłowych.

• Sterowanie odbiornikami w maszynach produkcyjnych, transportowych i pakujących.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w systemach automatyki.
• Sygnalizacja i kontrola w liniach sortowniczych, bramach przemysłowych i roletach.
• Zastosowania w przemyśle tekstylnym, spożywczym, rolniczym oraz w instalacjach zewnętrznych wymagających wysokiego stopnia ochrony.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Kasetę mocuje się na szynie TH35 (DIN) lub bezpośrednio na panelu za pomocą dostarczonych elementów. Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobieraj do prądu obciążenia i długości linii.

FAQ

• Czy stacja ma podświetlane przyciski? Nie, standardowe przyciski „strzałka w górę” i „strzałka w dół” są niepodświetlane. W przypadku potrzeby sygnalizacji można zastosować lampki z serii Harmony XB5.
• Jaki jest rzeczywisty stopień ochrony stacji XALD222E? Urządzenie spełnia normy IP66, IP67, IP69, IP69K oraz Typ 4X, co oznacza odporność na kurz, krótkotrwałe zanurzenie oraz mycie strumieniem wody o wysokiej temperaturze i ciśnieniu.
• Czy kaseta jest kompatybilna z modułami innych serii Schneider Electric? Tak, XALD222E jest dedykowana do przycisków i przełączników z serii Harmony XB5. Inne serie mogą wymagać adapterów – szczegóły w karcie katalogowej producenta.
