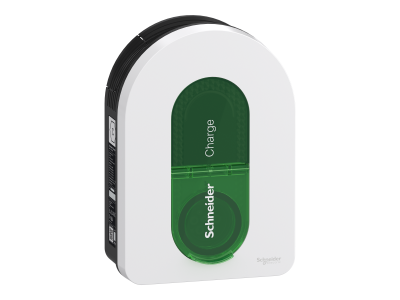

Stacja ładowania, Schneider Charge 3f 22 kW z gniazdem T2S, wbudowane zabezpieczenie RDC-DD 6mA | EVH5A22N2S Schneider Electric

Opis i Kluczowe Cechy

Stacja ładowania Schneider Charge w wersji trójfazowej o mocy 22 kW to zaawansowane urządzenie do ładowania pojazdów elektrycznych z wbudowanym gniazdem typu T2S (Mennekes). Wyposażona w detektor upływu prądów stałych RDC-DD 6mA zapewnia najwyższy poziom bezpieczeństwa podczas ładowania. Stopień ochrony IP55 i wytrzymałość mechaniczna IK10 gwarantują bezawaryjną pracę w różnych warunkach środowiskowych. Kompatybilna z systemami TN-S, TT i IT.

• Moc 22 kW (3P+N): Szybkie ładowanie samochodów elektrycznych – skrócenie czasu o nawet 70% w porównaniu do standardowych ładowarek 7 kW.
• Gniazdo T2S zintegrowane z obudową: Uniwersalna kompatybilność z większością pojazdów EV i PHEV wyposażonych w standardową wtyczkę Mennekes.
• Wbudowany RDC-DD 6mA: Natychmiastowe wykrywanie upływu prądów stałych i wyłączenie zasilania – kluczowe zabezpieczenie przeciwporażeniowe.
• Stopień ochrony IP55 i IK10: Odporność na pył, strumienie wody i uderzenia mechaniczne – odpowiednie do montażu zewnętrznego.
• Zdalne sterowanie przez aplikację Wiser: Monitorowanie, planowanie i optymalizacja ładowania z poziomu smartfona – integracja z systemami zarządzania energią budynku.

Zgodność z Normami

Stacja ładowania spełnia wymagania normy IEC 61851-1 (standard ładowania pojazdów elektrycznych), posiada certyfikację CE i jest zgodna z dyrektywami Unii Europejskiej dotyczącymi urządzeń elektrycznych. Kompatybilna z protokołem OCPP 1.6 do integracji z systemami zewnętrznymi.

Zastosowanie

Stacja Charge 3f 22 kW przeznaczona jest do domowych i półprywatnych instalacji ładowania pojazdów elektrycznych, gdzie priorytetem jest szybkość, bezpieczeństwo i inteligentne zarządzanie energią.

• Domowe garaże i parkingi prywatne – szybkie ładowanie samochodów EV i hybryd plug-in.
• Małe firmy lub biura z flotą elektrycznych samochodów służbowych – elastyczne dostosowanie mocy ładowania do potrzeb.
• Budynki wielorodzinne z indywidualnymi stanowiskami ładowania – integracja z systemami zarządzania energią w budynku.
• Montaż zewnętrzny na ścianie budynku – odporność IP55 zapewnia niezawodność w różnych warunkach atmosferycznych.

Wskazówki Montażowe

Montaż stacji powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami (IEC 61851-1). Urządzenie należy zamontować na stabilnej, płaskiej powierzchni, z dala od źródeł ciepła i wilgoci. Podłączenie wymaga zasilania trójfazowego 400V AC (3P+N) z odpowiednim zabezpieczeniem (RCD-DD 6mA musi być zintegrowane z obwodem). Po montażu należy przeprowadzić testy funkcjonalne i sprawdzić poprawność działania systemu monitoringu przez aplikację Wiser. Urządzenie należy podłączyć do domowej sieci Wi-Fi lub kabla Ethernet RJ45 dla pełnej funkcjonalności zdalnego sterowania.

FAQ

• Czy stacja wymaga dodatkowego zabezpieczenia różnicowoprądowego? Tak – wbudowany detektor RDC-DD 6mA pełni rolę zabezpieczenia przeciwporażeniowego, jednak wymagane jest zapewnienie odpowiedniego zabezpieczenia zwarciowego i nadprądowego w instalacji elektrycznej.
• Jakie samochody są kompatybilne z tą stacją? Stacja z gniazdem T2S jest kompatybilna z wszystkimi pojazdami elektrycznymi i hybrydami plug-in wyposażonymi w standardową wtyczkę Mennekes (T2), w tym popularne modele samochodów EV dostępne na rynku.
• Czy można sterować stacją przez internet bez routera domowego? Urządzenie wymaga połączenia z domową siecią Wi-Fi lub kabla Ethernet RJ45. Brak połączenia sieciowego uniemożliwia zdalne sterowanie i monitorowanie przez aplikację Wiser.
