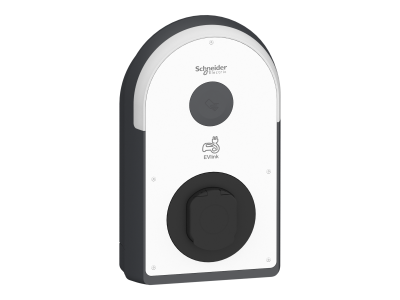

Stacja ładowania, EVlink Pro AC Lite/ AC Metal 3f 22 kW z gniazdem T2S, wbudowane zabezpieczenie RDC | EVB3S22N41 Schneider Electric

Opis i Kluczowe Cechy

Stacja ładowania EVlink Pro AC Lite w wersji trójfazowej 22 kW z gniazdem T2S to nowoczesne rozwiązanie do ładowania pojazdów elektrycznych i hybryd typu plug-in. Wyposażona w wbudowany detektor upływu prądów stałych RDC-DD 6 mA, zapewnia maksymalne bezpieczeństwo użytkowania. Stopień ochrony IP55 i wytrzymałość mechaniczna IK10 gwarantują niezawodność w różnych warunkach środowiskowych, od -30°C do +50°C. Możliwe jest zasilanie z systemów TT, TN-S lub TN-C-S.

• Moc 22 kW, trójfazowe zasilanie: Szybkie ładowanie pojazdów elektrycznych i hybryd dzięki znamionowemu prądowi ładowania 32 A przy napięciu 380-415V.
• Gniazdo T2S z przesłonami: Standardowe gniazdo typu 2 (Mennekes) z posrebrzanymi stykami zapobiegającymi przegrzewaniu się podczas ładowania.
• Stopień ochrony IP55 i IK10: Odporność na pył, wodę oraz wstrząsy mechaniczne – bezpieczna eksploatacja na zewnątrz i wewnątrz budynków.
• Wbudowany RDC-DD 6 mA: Natychmiastowe wykrywanie upływu prądów stałych, minimalizujące ryzyko porażenia prądem.
• Konfiguracja przez aplikację eSetup lub system EV Charging Expert: Możliwość indywidualnego sterowania mocą, zarządzania grupą ładowarek oraz integracji z systemami nadzoru (OCPP 1.6).

Zgodność z Normami

Stacja ładowania EVlink Pro AC Lite posiada certyfikaty CE i EV Ready, spełniając europejskie normy bezpieczeństwa oraz wymagania dotyczące ładowarek pojazdów elektrycznych. Zgodna z dyrektywami unijnymi w zakresie instalacji elektrycznych i kompatybilności elektromagnetycznej.

Zastosowanie

Stacja ładowania EVlink Pro AC Lite dedykowana jest do użytku w miejscach publicznych, prywatnych oraz komercyjnych, gdzie wymagane jest szybkie i bezpieczne ładowanie pojazdów elektrycznych.

• Parkingi flotowe i korporacyjne – zarządzanie ładowaniem wielu pojazdów jednocześnie.
• Osiedla mieszkaniowe wielorodzinne – indywidualne lub grupowe sterowanie mocą ładowarek.
• Biura i centra handlowe – elastyczne rozwiązanie z możliwością integracji z systemem nadzoru.
• Miejscowe punkty ładowania – prosta instalacja i obsługa bez konieczności kontroli dostępu RFID.

Wskazówki Montażowe

Montaż stacji powinien być wykonany przez wykwalifikowanego instalatora SEP z uprawnieniami do prac przy instalacjach elektrycznych o napięciu do 1 kV. Miejsce montażu musi zapewniać odpowiednią wentylację i ochronę przed czynnikami atmosferycznymi. Kabel zasilający może być doprowadzony z tyłu, z góry lub z dołu stacji – dobór sposobu zależy od lokalnych warunków instalacyjnych. Przed uruchomieniem należy przeprowadzić testy zgodności z systemem zasilania (TT, TN-S, TN-C-S) oraz sprawdzić poprawność działania RDC-DD. Stacja może być konfigurowana zdalnie za pomocą aplikacji eSetup lub systemu EV Charging Expert, co umożliwia optymalizację zużycia energii.

FAQ

• Czy stacja wymaga systemu kontroli dostępu RFID? Nie – stacja może być użytkowana bez kontroli dostępu. Opcjonalne uwierzytelnianie RFID jest dostępne w przypadku potrzeby zarządzania użytkownikami.
• Jaki jest zakres temperatur pracy stacji? Stacja pracuje w zakresie od -30°C do +50°C, natomiast magazynowanie jest możliwe od -40°C do +80°C.
• Jakie systemy zasilania są kompatybilne ze stacją? Stacja współpracuje z systemami TT, TN-S i TN-C-S. W przypadku systemu IT wymagany jest transformator separacyjny.
