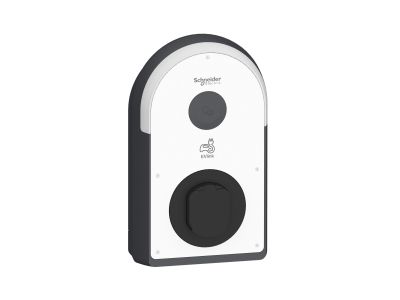

Stacja ładowania EVlink Pro AC/AC Metal 22kW 32A 3P+N gniazdo T2S, RDC-DD 6mA, RCD Asi 30mA, MNx aux | EVB3S22N4A Schneider Electric

Opis i Kluczowe Cechy

Stacja ładowania EVlink Pro AC/AC Metal o mocy 22 kW i prądzie znamionowym 32 A w wersji trójfazowej (3P+N) to zaawansowane urządzenie do ładowania pojazdów elektrycznych. Stopień ochrony IP55 i IK10 zapewnia odporność na warunki zewnętrzne, a zakres temperatur roboczych od -30°C do 40°C umożliwia eksploatację w różnych środowiskach. Wyposażona w gniazdo T2S z żaluzjami, styki posrebrzane oraz wbudowane zabezpieczenia (RDC-DD 6 mA, RCD Asi 30 mA, MNx aux) gwarantuje bezpieczeństwo ładowania. Montaż ścienny, wolnostojący lub zintegrowany w obudowie zestawu (elementy dodatkowe zamawiane oddzielnie).

• Moc 22 kW i prąd 32 A (3P+N): Szybkie ładowanie pojazdów elektrycznych, skrócenie czasu ładowania do minimum przy zachowaniu wysokiej efektywności energetycznej.
• Stopień ochrony IP55 i IK10: Odporność na pył i wodę (strumień wody z dowolnego kierunku) oraz uderzenia mechaniczne, co czyni ją odpowiednią do instalacji zewnętrznych i w miejscach narażonych na uszkodzenia.
• Wbudowana ochrona RDC-DD 6 mA i RCD Asi 30 mA: Natychmiastowe wykrywanie prądów upływowych i zwarć, zapobieganie zagrożeniom porażeniowym oraz uszkodzeniom urządzeń.
• Gniazdo T2S z żaluzjami i styki posrebrzane: Zapobiega przedostawaniu się zanieczyszczeń do gniazda i minimalizuje ryzyko przegrzewania się styków, wydłużając żywotność złącza.
• Wbudowany pomocniczy wyłącznik podnapięciowy MNx aux: Dodatkowe zabezpieczenie przed przepięciami i awariami sieci, zwiększające niezawodność eksploatacji.
• Dwa porty Ethernet RJ45 i protokół OCPP 1.6: Możliwość integracji z systemami zarządzania ładowaniem (np. EcoStruxure EV Charging Expert), zdalna konfiguracja oraz monitorowanie pracy stacji przez aplikację eSetup (Bluetooth) lub sieć LAN.

Zgodność z Normami

Stacja ładowania spełnia wymagania normy międzynarodowej IEC 61851-1, posiada certyfikat CE oraz jest zgodna z europejskimi standardami bezpieczeństwa dla urządzeń ładowania pojazdów elektrycznych (EV Ready). Certyfikacja potwierdza gotowość do współpracy z różnymi systemami uziemienia (TT, TN-S, TN-C-S) oraz kompatybilność z instalacjami IT (z transformatorem separującym).

Zastosowanie

Stacja ładowania EVlink Pro AC/AC Metal przeznaczona jest do ładowania pojazdów elektrycznych w różnych środowiskach – od gospodarstw domowych, przez budynki wielorodzinne, aż po stacje publiczne, parkingi firmowe i floty samochodowe. Dzięki wysokiej mocy i zabezpieczeniom nadaje się do intensywnego użytkowania.

• Domowe stacje ładowania – szybkie i bezpieczne ładowanie samochodu elektrycznego w garażu lub na prywatnym parkingu.
• Budynki wielorodzinne – instalacja w miejscach wspólnych, umożliwiająca ładowanie kilku pojazdów jednocześnie z optymalnym zarządzaniem mocą.
• Floty samochodowe (firmy, przedsiębiorstwa transportowe) – centralne zarządzanie ładowaniem i monitoring zużycia energii przez aplikację lub system nadrzędny.
• Miejsca publiczne (parkingi, centra handlowe, hotele) – stacja z możliwością kontroli dostępu (RFID/NFC) i rejestrowaniem sesji ładowania.
• Infrastruktura miejska – instalacje zewnętrzne odporne na warunki atmosferyczne, zintegrowane z systemami inteligentnego zarządzania energią.

Wskazówki Montażowe

Montaż stacji powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Stacja może być montowana na ścianie, wolnostojąco lub zintegrowana w obudowie zestawu (dodatkowe elementy konstrukcyjne zamawiane oddzielnie). Zasilanie może być doprowadzone od tyłu, góry lub dołu urządzenia. Przed uruchomieniem konieczne jest skonfigurowanie parametrów za pomocą aplikacji eSetup (Bluetooth) lub EcoStruxure EV Charging Expert oraz przeprowadzenie testów zgodności z instalacją. Należy zapewnić odpowiednią wentylację i ochronę przed przepięciami. Po instalacji zaleca się przeprowadzenie testu RCD-DD i RCD Asi, aby potwierdzić poprawność działania zabezpieczeń.

FAQ

• Czy stacja ładowania wymaga dodatkowych zabezpieczeń zewnętrznych? Stacja posiada wbudowane zabezpieczenia RDC-DD 6 mA, RCD Asi 30 mA oraz MNx aux, które zapewniają ochronę przed porażeniem i zwarciami. W zależności od lokalnych przepisów może być wymagane dodatkowe zabezpieczenie w instalacji zasilającej.
• Jaka jest maksymalna długość kabla do pojazdu? Maksymalna długość kabla nie została określona w danych produktu. Zaleca się stosowanie kabli o odpowiedniej średnicy i długości zgodnej z normami oraz zaleceniami producenta pojazdu.
• Czy stacja może być sterowana zdalnie? Tak, stacja obsługuje protokół OCPP 1.6, co umożliwia integrację z systemami zarządzania ładowaniem (np. EcoStruxure EV Charging Expert). Konfiguracja i monitorowanie odbywa się przez aplikację eSetup (Bluetooth) lub połączenie sieciowe RJ45.
