Stacja kontrolna Harmony XALE z zielonym przyciskiem 1NO+ czerwony przycisk 1NC + zielona lampka LED | XALE33V1M Schneider Electric

Opis i Kluczowe Cechy

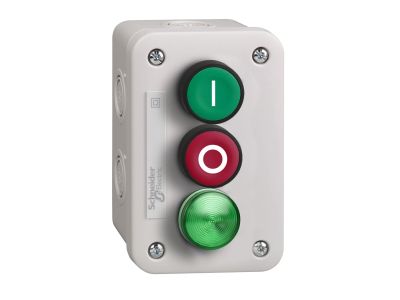

Stacja kontrolna Harmony XALE o symbolu XALE33V1M to kompaktowe urządzenie łączące dwa przyciski sterownicze oraz lampkę sygnalizacyjną LED. Zielony przycisk wyposażony w styk normalnie otwarty (1NO) umożliwia załączanie obwodów, natomiast czerwony przycisk ze stykiem normalnie zamkniętym (1NC) zapewnia bezpieczne wyłączenie. Wbudowana zielona lampka LED daje wyraźną sygnalizację stanu pracy. Rozwiązanie przeznaczone do montażu w rozdzielnicach na szynie DIN.

• Zielony przycisk 1NO (normalnie otwarty): Umożliwia niezawodne załączanie obwodów sterowniczych, idealny do impulsowego wywoływania funkcji.
• Czerwony przycisk 1NC (normalnie zamknięty): Gwarantuje bezpieczne wyłączenie obwodu w przypadku awarii – rozwarcie styku przerywa przepływ prądu.
• Zielona lampka sygnalizacyjna LED: Zapewnia wyraźną, energooszczędną sygnalizację stanu urządzenia, widoczną nawet w słabym oświetleniu.
• Kompaktowa konstrukcja: Łączy trzy funkcje (dwa przyciski + lampka) w jednym module, oszczędzając miejsce w rozdzielnicy.
• Łatwość montażu: Przystosowana do szybkiego i pewnego montażu na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania i zgodność z dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zasadami sztuki elektrycznej.

Zastosowanie

Stacja kontrolna XALE33V1M znajduje zastosowanie w różnorodnych układach sterowania i sygnalizacji w automatyce budynkowej oraz przemysłowej. Dzięki kombinacji styków NO/NC i lampki LED sprawdza się w następujących scenariuszach:

• Sterowanie załączaniem i wyłączaniem odbiorników (np. oświetlenia, wentylacji) za pomocą impulsów z przycisków.
• Wysyłanie sygnałów sterujących do styczników, przekaźników lub sterowników PLC w celu realizacji sekwencji pracy.
• Sygnalizacja stanu pracy maszyny lub procesu – zielona lampka informuje o gotowości lub normalnym trybie.
• Realizacja funkcji stopu awaryjnego z wykorzystaniem czerwonego przycisku NC (po odpowiednim okablowaniu w układzie bezpieczeństwa).

Wskazówki Montażowe

Montaż i podłączenie stacji kontrolnej może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać do przewidywanego prądu roboczego, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu zaleca się sprawdzenie poprawności działania wszystkich przycisków i lampki.

FAQ

• Czy lampka LED jest fabrycznie wbudowana? Tak, stacja XALE33V1M wyposażona jest w zieloną lampkę sygnalizacyjną LED, która jest integralną częścią urządzenia.
• Jaki jest stopień ochrony IP? Producent nie podaje w nazwie konkretnego stopnia ochrony. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W celu potwierdzenia należy sprawdzić szczegółową kartę katalogową produktu.
• Jakie są funkcje styków? Zielony przycisk wyposażony jest w styk normalnie otwarty (1NO) – zwierany po naciśnięciu. Czerwony przycisk ma styk normalnie zamknięty (1NC) – rozwierany po naciśnięciu, co powoduje przerwanie obwodu.
