Śruby samozrywalne 5 N.m NSXm, zestaw 8 szt Compact NSX | LV426993 Schneider Electric

Opis i Kluczowe Cechy

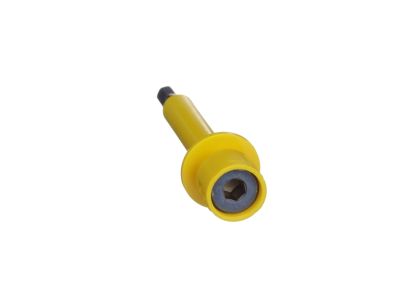

Śruby samozrywalne LV426993 przeznaczone do wyłączników kompaktowych serii Compact NSX (NSXm) firmy Schneider Electricder Electric. Dzięki zrywaniu łba po osiągnięciu zadanego momentu 5 Nm eliminują konieczność stosowania klucza dynamometrycznego i zapewniają powtarzalność dokręcania w każdej aplikacji. Zestaw zawiera 8 sztuk, co wystarcza do standardowego okablowania jednego wyłącznika.

• Moment zrywania 5 Nm: Gwarantuje optymalny docisk przewodu bez ryzyka uszkodzenia zacisku lub przewodu, upraszczając montaż.
• Mechanizm samozrywalny: Łeb śruby odrywa się przy osiągnięciu właściwego momentu – nie trzeba używać klucza dynamometrycznego, oszczędność czasu.
• Zestaw 8 sztuk: Komplet śrub potrzebnych do podłączenia przewodów fazowych i neutralnego w typowym wyłączniku Compact NSX.
• Dedykowane do Compact NSX (NSXm): Idealne dopasowanie do zacisków wyłączników tej serii, zapewniające pewne i trwałe połączenie elektryczne.
• Wykonanie wysokiej jakości: Produkt oryginalny Schneider Electricder Electric – materiały odporne na korozję i spełniające rygorystyczne normy wewnętrzne producenta.

Zgodność z Normami

Śruby samozrywalne LV426993 są oryginalnym akcesorium Schneider Electricder Electric, zaprojektowanym zgodnie z wymaganiami norm europejskich dla aparatury modułowej i kompaktowej (IEC/EN). Posiadają certyfikację CE oraz są przystosowane do montażu w wyłącznikach spełniających standardy serii Compact NSX.

Zastosowanie

Śruby samozrywalne stosuje się podczas instalacji lub modernizacji rozdzielnic niskiego napięcia, w których zastosowano wyłączniki kompaktowe Compact NSX (w tym wersje NSXm). Umożliwiają szybkie i pewne podłączenie przewodów zasilających i odbiorczych.

• Montaż przewodów w wyłącznikach głównych i odpływowych Compact NSX.
• Wymiana oryginalnych śrub w istniejących instalacjach – przy okazji przeglądów lub rozbudowy.
• Prace serwisowe w rozdzielnicach przemysłowych i budynkowych sterowanych przez wykwalifikowany personel.
• Zastosowanie w systemach automatyki i dystrybucji energii, gdzie wymagana jest powtarzalność momentu dokręcania.

Wskazówki Montażowe

Montaż śrub samozrywalnych LV426993 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Śruby należy dokręcać do momentu, w którym łeb odłamie się – nie używaj dodatkowej siły. Przekrój przewodów dobieraj zgodnie z obciążalnością prądową danego wyłącznika i normami instalacyjnymi. Po montażu sprawdź poprawność osadzenia przewodu w zacisku.

FAQ

• Czy śruby samozrywalne LV426993 nadają się wyłącznie do wyłączników Compact NSX? Tak, zostały zaprojektowane specjalnie dla wyłączników serii Compact NSX (w tym NSXm). Stosowanie w innych urządzeniach może nie zapewnić prawidłowego działania mechanizmu zrywania.
• Jaki moment dokręcania osiągają te śruby? Moment zrywania wynosi 5 Nm. Po przekroczeniu tej wartości łeb śruby odrywa się, co gwarantuje właściwy docisk niezależnie od siły wkręcania.
• Czy zestaw 8 sztuk wystarczy do jednego wyłącznika? Tak, zestaw zawiera 8 śrub – tyle ile potrzebuje typowy wyłącznik Compact NSX do podłączenia przewodów fazowych (L1, L2, L3) i neutralnego (N) wraz z ewentualnym przyłączem uziomowym.
