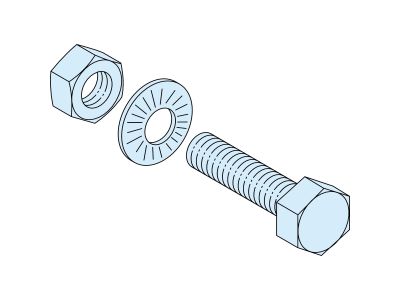

Śruby do szyn miedzianych M8x20 PrismaSet (zestaw 20 szt) | LVS04782 Schneider Electric

Opis i Kluczowe Cechy

Śruby do szyn miedzianych M8x20 PrismaSet to precyzyjne elementy złączne zaprojektowane do montażu szyn prądowych w rozdzielnicach elektrycznych. Wykonane ze stali nierdzewnej o podwyższonej odporności na korozję, gwarantują trwałe i pewne połączenia nawet w trudnych warunkach środowiskowych. Gwint M8 o długości 20 mm zapewnia stabilne mocowanie szyn o standardowych grubościach.

• Średnica i długość gwintu M8x20: Zapewnia odpowiednią powierzchnię styku i siłę docisku szyny miedzianej, minimalizując rezystancję styku.
• Materiał stal nierdzewna: Odporna na korozję i działanie czynników atmosferycznych – idealna do stosowania w wilgotnych pomieszczeniach i na zewnątrz (chronionych przed bezpośrednim działaniem czynników zewnętrznych).
• Zestaw 20 sztuk: Wystarczająca ilość do wykonania kompletnego montażu szyn w standardowej rozdzielnicy.
• Precyzyjny gwint metryczny: Gwarantuje łatwy montaż i demontaż bez ryzyka uszkodzenia gwintu w szynie.
• Zastosowanie w systemie PrismaSet: Kompatybilna z szynami miedzianymi i aluminiowymi o standardowych wymiarach, stosowanymi w rozdzielnicach niskiego napięcia.

Zgodność z Normami

Śruby spełniają wymagania norm dotyczących materiałów złącznych w instalacjach elektrycznych, w tym normy PN-EN ISO 4017 (gwint metryczny) i PN-EN 10088-3 (stale nierdzewne). Posiadają deklarację zgodności CE.

Zastosowanie

Śruby M8x20 PrismaSet znajdują zastosowanie w montażu szyn prądowych w rozdzielnicach elektrycznych niskiego napięcia, zarówno w budownictwie przemysłowym, jak i komercyjnym.

• Mocowanie szyn miedzianych w rozdzielnicach modułowych i szafach sterowniczych.
• Montaż szyn zbiorczych w tablicach rozdzielczych budynków mieszkalnych i biurowych.
• Złącza szynowe w stacjach transformatorowych i szafach zasilających.
• Instalacje w obiektach o podwyższonej wilgotności lub narażonych na działanie środków chemicznych (np. zakłady przemysłowe, hale produkcyjne).

Wskazówki Montażowe

Montaż śrub powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Dobór momentu dokręcenia zgodny z zaleceniami producenta szyn – zaleca się stosowanie klucza dynamometrycznego w celu uzyskania optymalnego docisku (zazwyczaj 10-15 Nm dla M8). Unikać przekraczania zalecanego momentu, aby nie uszkodzić gwintu lub szyny. Przed montażem oczyścić powierzchnię styku szyny z tlenków i zanieczyszczeń.

FAQ

• Do jakiego typu szyn są przeznaczone śruby M8x20? Przeznaczone są do szyn miedzianych i aluminiowych o standardowych wymiarach, stosowanych w systemach rozdzielnic niskiego napięcia (m.in. Prisma, Pragma, OKK).
• Czy śruby nadają się do stosowania na zewnątrz? Tak, dzięki wykonaniu ze stali nierdzewnej – odporne są na korozję, jednak zaleca się stosowanie w miejscach chronionych przed bezpośrednim działaniem czynników atmosferycznych (np. w obudowach rozdzielnic).
• Jaki jest zalecany moment dokręcania? Moment dokręcania zależy od grubości szyny i wymagań producenta – zazwyczaj wynosi 10-15 Nm. Zawsze należy postępować zgodnie z dokumentacją techniczną systemu szynowego.
