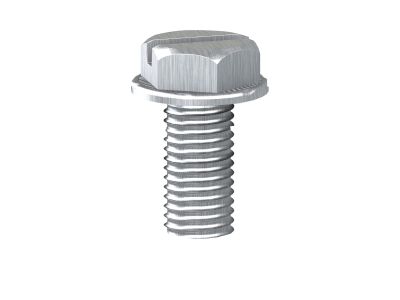

Śruba montażowa M5 X 12 | AF1VA512 Schneider Electric

Opis i Kluczowe Cechy

Śruba montażowa AF1VA512 o wymiarach M5 x 12 mm stanowi element niezbędny do bezpiecznego mocowania aparatury modułowej w rozdzielnicach i szafach sterowniczych. Gwint metryczny M5 zapewnia kompatybilność z typowymi otworami w korpusach wyłączników, styczników, przycisków i przełączników, a długość 12 mm umożliwia stabilne połączenie przy standardowej grubości szyny montażowej TH35 oraz podstaw aparatów. Precyzyjna gwintownia gwarantuje powtarzalność momentu dokręcania, co przekłada się na trwałość i pewność połączenia.

• Gwint M5 (metryczny): Uniwersalny rozmiar pasujący do standardowych otworów w aparaturze modułowej i akcesoriach montażowych, co ułatwia wymianę i dobór.
• Długość 12 mm: Optymalna do łączenia elementów o typowej grubości (np. szyna TH35 + podstawa przycisku), zapewniająca odpowiedni skok śruby bez ryzyka przewiercenia.
• Symbol AF1VA512: Łatwa identyfikacja w systemie zamówieniowym – pozwala precyzyjnie dobrać śrubę do konkretnego modelu aparatu.
• Uniwersalne zastosowanie: Nadaje się do montażu zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.
• Zgodność z typowymi standardami: Gwint wykonany zgodnie z normami DIN/ISO dla gwintów metrycznych, co gwarantuje kompatybilność z nakrętkami i podkładkami dostępnymi na rynku.

Zgodność z Normami

Śruba montażowa AF1VA512 jest elementem mechanicznym przeznaczonym do stosowania w instalacjach elektrycznych zgodnych z ogólnymi normami europejskimi (CE). Producent nie podał szczegółowych numerów norm dla tego akcesorium – przy montażu należy kierować się wytycznymi zawartymi w dokumentacji technicznej urządzeń, do których śruba jest używana.

Zastosowanie

Śruba AF1VA512 sprawdza się wszędzie tam, gdzie wymagane jest precyzyjne mocowanie aparatury modułowej. Jest często wybierana przez instalatorów do następujących scenariuszy:

• Montaż wyłączników nadprądowych i różnicowoprądowych na szynie TH35 – stabilne przykręcenie gwarantuje pewne osadzenie modułu.
• Mocowanie styczników i przekaźników w szafach sterowniczych – uniknięcie luzów, które mogłyby powodować drgania styków.
• Instalacja przycisków sterowniczych i przełączników na płycie montażowej – szybki i powtarzalny montaż przy użyciu standardowych narzędzi.
• Retrofit i modernizacja istniejących rozdzielnic – łatwa wymiana uszkodzonych lub brakujących śrub bez ingerencji w konstrukcję.

Wskazówki Montażowe

Montaż śruby AF1VA512 powinien być wykonany przez personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Śrubę należy dokręcać momentem zgodnym z dokumentacją techniczną producenta aparatu, do którego jest mocowana (typowy zakres 2–3 Nm dla gwintu M5 w stalowych połączeniach). Przekrój przewodów (jeśli śruba służy również do zacisku przewodu) musi być dobrany do prądu obwodu zgodnie z normą IEC 60364. Przed montażem sprawdź, czy gwint w aparacie jest czysty i nieuszkodzony – użycie siły może spowodować zerwanie gwintu.

FAQ

• Jaki materiał został użyty do produkcji śruby AF1VA512? Producent nie podał dokładnych informacji o materiale. W celu uzyskania danych o wytrzymałości mechanicznej i odporności korozyjnej prosimy o zapoznanie się z pełną kartą katalogową produktu.
• Czy śruba nadaje się do montażu na szynie TH35? Tak, długość 12 mm i gwint M5 są standardowo stosowane do mocowania aparatury modułowej na szynie TH35 (grubość szyny ok. 1,5 mm + podkładka montażowa aparatu).
• Jakie narzędzie jest potrzebne do dokręcenia? Do gwintu M5 zaleca się użycie klucza imbusowego 4 mm (standardowy rozmiar dla śrub z łbem imbusowym) lub odpowiedniego wkrętaka z bitem Torx (w zależności od wersji – brak danych w źródle, sprawdź wizualnie).
