Śruba hakowa M16 L200 ocynk ogniowy S3011C | SH16L200 ALPAR

Opis i Kluczowe Cechy

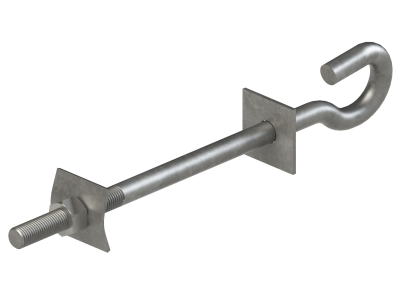

Śruba hakowa M16 L200 o oznaczeniu katalogowym S3011C to profesjonalny element osprzętu liniowego, zaprojektowany przez renomowanego producenta ALPAR. Produkt został wykonany z wysokogatunkowej stali konstrukcyjnej S235, co gwarantuje optymalną wytrzymałość mechaniczną przy zachowaniu odpowiedniej plastyczności materiału. Kluczowym atutem konstrukcyjnym są walcowane gwinty, które w przeciwieństwie do gwintów nacinanych, nie naruszają struktury włókien stali, co znacząco podnosi odporność na zerwanie oraz zmęczenie materiału pod wpływem zmiennych obciążeń wiatrowych.

Całość elementu została poddana procesowi cynkowania ogniowego. Powłoka ta stanowi barierę antykorozyjną o grubości wielokrotnie większej niż w przypadku cynkowania galwanicznego, co jest niezbędne w trudnych warunkach napowietrznych. W skład zestawu wchodzi pręt stalowy uformowany w hak, nakrętka M16 oraz podkładki kwadratowe, które zapewniają stabilne osadzenie i równomierny rozkład sił nacisku na powierzchni wspornika lub ściany.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w energetyce zawodowej. Zastosowana stal S235 spełnia wymagania normy PN-EN 10025, co definiuje jej właściwości mechaniczne i skład chemiczny. Proces cynkowania ogniowego jest realizowany zgodnie z normą PN-EN ISO 1461, co gwarantuje długowieczność i odporność na korozję w środowiskach o wysokiej agresywności (kategorie C3-C5). Dzięki precyzyjnemu procesowi walcowania, gwinty zachowują pełną kompatybilność z osprzętem metrycznym klasy 8.8 lub wyższej.

Zastosowanie

Śruba hakowa S3011C znajduje szerokie zastosowanie w budowie napowietrznych linii elektroenergetycznych niskiego napięcia (nN). Jest dedykowana do:

• Zawieszania uchwytów odciągowych i przelotowych dla samonośnych przewodów izolowanych typu AsXSn.
• Montażu osprzętu na słupach betonowych typu E oraz ŻN (żelbetowych narożnych).
• Mocowania przyłączy napowietrznych do ścian budynków oraz innych konstrukcji wsporczych.
• Tworzenia punktów kotwienia w systemach telekomunikacyjnych i światłowodowych prowadzonych drogą napowietrzną.

Wskazówki Montażowe

Podczas montażu śruby hakowej M16 L200 należy zwrócić uwagę na następujące aspekty techniczne:

• Otworowanie: Średnica otworu w słupie lub ścianie powinna być dostosowana do średnicy M16, zapewniając swobodne przejście pręta bez nadmiernego luzu.
• Zabezpieczenie powierzchni: Dzięki zastosowaniu podkładek kwadratowych, nacisk jednostkowy na beton lub mur jest zredukowany, co zapobiega kruszeniu się podłoża podczas dokręcania.
• Moment dokręcania: Należy stosować standardowe momenty dokręcania dla śrub klasy 5.8/S235, unikając przekroczenia granicy plastyczności gwintu.
• Orientacja haka: Hak powinien być zorientowany w sposób uniemożliwiający samoistne wypięcie się uchwytu odciągowego pod wpływem drgań przewodu.

FAQ

• Czy śruba nadaje się do montażu w agresywnym środowisku przemysłowym? Tak, dzięki powłoce cynkowanej ogniowo, produkt charakteryzuje się bardzo wysoką odpornością na korozję atmosferyczną i chemiczną.
• Jaka jest długość całkowita śruby? Oznaczenie L200 wskazuje na długość roboczą/całkowitą pręta wynoszącą 200 mm, co pozwala na montaż na większości standardowych żerdzi wirowanych i słupów ŻN.
• Czy zestaw zawiera wszystkie elementy montażowe? Tak, produkt dostarczany jest w komplecie z nakrętką M16 oraz dedykowanymi podkładkami kwadratowymi.
