Śruba hakowa M16 L160 ocynk ogniowy S301C | SH16L160 ALPAR

Opis i Kluczowe Cechy

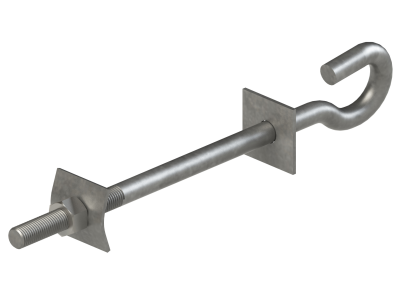

Śruba hakowa M16 o długości 160 mm marki ALPAR to profesjonalny element osprzętu elektroenergetycznego, zaprojektowany z myślą o budowie napowietrznych linii izolowanych. Produkt został wykonany z wysokogatunkowej stali konstrukcyjnej S235, co gwarantuje odpowiednią wytrzymałość mechaniczną na obciążenia statyczne i dynamiczne występujące w sieciach energetycznych. Kluczowym atutem jest proces cynkowania ogniowego, który tworzy grubą i trwałą warstwę ochronną, zabezpieczającą stal przed korozją nawet w najbardziej wymagających warunkach atmosferycznych (C3-C5).

• Gwint walcowany: Zastosowanie technologii walcowania gwintu zamiast nacinania zwiększa wytrzymałość zmęczeniową materiału oraz zapewnia płynne prowadzenie nakrętki M16.
• Kompletny zestaw: Produkt dostarczany jest wraz z dedykowanymi podkładkami kwadratowymi oraz nakrętką, co eliminuje konieczność osobnego kompletowania elementów złącznych.
• Solidna konstrukcja: Pręt o średnicy znamionowej M16 zapewnia stabilność mocowania uchwytów odciągowych i przelotowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Zastosowana stal S235 spełnia wymagania normy PN-EN 10025, co potwierdza jej parametry plastyczne i wytrzymałościowe. Proces cynkowania ogniowego jest realizowany zgodnie z normą PN-EN ISO 1461, co gwarantuje minimalną grubość powłoki cynku niezbędną do wieloletniej eksploatacji w środowisku zewnętrznym bez ryzyka degradacji strukturalnej.

Zastosowanie

Śruba hakowa SH16L160 znajduje szerokie zastosowanie w budownictwie elektroenergetycznym oraz telekomunikacyjnym. Jest dedykowana do:

• Zawieszania uchwytów odciągowych i przelotowych dla samonośnych przewodów izolowanych typu AsXSn.
• Montażu osprzętu na słupach betonowych typu E, ŻN oraz BSW.
• Mocowania linii napowietrznych na elewacjach budynków i konstrukcjach stalowych.
• Tworzenia punktów kotwienia w sieciach niskiego napięcia (nN).

Wskazówki Montażowe

Podczas montażu śruby hakowej należy zwrócić uwagę na następujące aspekty techniczne:

• Otworowanie: Otwór w słupie lub ścianie powinien być dopasowany do średnicy M16, aby uniknąć nadmiernych luzów bocznych.
• Moment dokręcania: Nakrętkę należy dokręcać z wyczuciem, zapewniając pełne przyleganie podkładki kwadratowej do powierzchni wsporczej, co rozkłada siły nacisku i zapobiega kruszeniu betonu.
• Ochrona powłoki: Należy unikać uszkodzeń mechanicznych warstwy ocynku podczas montażu. W przypadku zarysowań, miejsce to należy zabezpieczyć bogatym w cynk preparatem naprawczym.
• Pozycjonowanie haka: Hak powinien być skierowany w stronę przeciwną do kierunku naciągu przewodu, aby zapewnić optymalne przenoszenie sił przez uchwyt odciągowy.

FAQ

1. Czy śruba nadaje się do montażu na słupach wirowanych?
Tak, śruba M16 L160 może być stosowana na słupach wirowanych (E), o ile długość 160 mm jest wystarczająca do przejścia przez żerdź i pewnego zamocowania nakrętki z podkładką.

2. Dlaczego gwint walcowany jest lepszy od nacinanego?
Walcowanie nie przerywa włókien stali, lecz je zagęszcza, co sprawia, że gwint jest znacznie bardziej odporny na zerwanie i korozję wżerową.

3. Czy produkt jest odporny na warunki morskie?
Dzięki cynkowaniu ogniowemu śruba posiada wysoką odporność korozyjną, jednak w strefach o bardzo wysokim zasoleniu zaleca się regularne przeglądy techniczne osprzętu.
