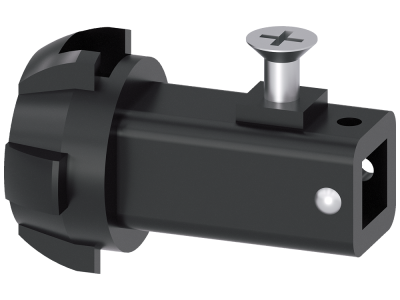

Sprzęgło drzwiowe 8x 8mm, wyposażenie do: wał 8x 8mm, 3VA, 3VM, 3KX, 3RV, 3LD5 UL | 8UD1900-2HA00 Siemens

Alternatywny kod produktu: 8UD19002HA00

Opis i Kluczowe Cechy

Sprzęgło drzwiowe 8UD1900-2HA00 to akcesorium przeznaczone do ręcznych napędów obrotowych montowanych w drzwiach rozdzielnic. Zaprojektowane do współpracy z wyłącznikami kompaktowymi serii Siemens 3VA, 3VM, 3KX, 3RV oraz 3LD5 UL, umożliwia bezpieczne przekazywanie ruchu obrotowego z uchwytu zewnętrznego na wał wyłącznika o przekroju 8x8 mm.

• Współpraca z wałem 8×8 mm: Precyzyjny mechanizm sprzęgła dopasowany do standardowego wału napędowego gwarantuje niezawodne przenoszenie momentu obrotowego bez luzów.
• Kompatybilność z seriami 3VA, 3VM, 3KX, 3RV, 3LD5 UL: Uniwersalne akcesorium dla wielu modeli wyłączników kompaktowych – ułatwia ujednolicenie wyposażenia w instalacjach.
• Opcjonalny zestaw oświetleniowy: Możliwość doświetlenia położenia wyłącznika (akcesorium osobno) – poprawia widoczność i bezpieczeństwo obsługi nawet przy silnym zabrudzeniu.
• Możliwość zamykania i ryglowania: W połączeniu z dedykowanymi uchwytami (standard, zatrzymanie awaryjne) zwiększa ochronę przed przypadkowym lub nieautoryzowanym załączeniem/wyłączeniem.
• Kompaktowa konstrukcja: Sprzęgło montowane w drzwiach rozdzielnicy nie zajmuje dodatkowego miejsca wewnątrz szafy – oszczędność przestrzeni montażowej.

Zgodność z Normami

Sprzęgło drzwiowe 8UD1900-2HA00 jest elementem wyposażenia dodatkowego wyłączników kompaktowych spełniających wymagania odpowiednich norm IEC/EN. Produkt posiada oznaczenie CE i jest przeznaczony do pracy w standardowych warunkach przemysłowych. Szczegółowe informacje o normach dotyczących konkretnego wyłącznika znajdują się w dokumentacji danego urządzenia.

Zastosowanie

Sprzęgło drzwiowe stosuje się do wyprowadzenia ręcznego napędu obrotowego na zewnątrz rozdzielnicy, co umożliwia wygodną kontrolę wyłącznika bez konieczności otwierania drzwi. Sprawdza się w następujących scenariuszach:

• Sterowanie wyłącznikami kompaktowymi 3VA/3VM w szafach sterowniczych i rozdzielnicach głównych.
• Awaryjne zatrzymanie i blokowanie maszyn – z użyciem uchwytów typu „ZATRZYMANIE AWARYJNE” (zestaw oświetleniowy opcjonalnie).
• Sygnalizacja położenia wyłącznika w trudno dostępnych lub zabrudzonych strefach dzięki opcjonalnemu oświetleniu.
• Instalacje przemysłowe i budynkowe, gdzie wymagana jest zdalna obsługa wyłączników kompaktowych przy zachowaniu integralności obudowy.

Wskazówki Montażowe

Montaż sprzęgła drzwiowego 8UD1900-2HA00 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej rozdzielnicy. Zamocowanie sprzęgła wymaga precyzyjnego osadzenia w otworze drzwiowym i połączenia z wałem wyłącznika. Momenty dokręcania oraz dopuszczalne przekroje przewodów (jeśli występują) – należy stosować według dokumentacji technicznej konkretnego napędu. Należy pamiętać o zachowaniu wymaganych odstępów izolacyjnych i szczelności obudowy po montażu.

FAQ

• Czy sprzęgło drzwiowe jest kompatybilne z wyłącznikami innych producentów? Sprzęgło 8UD1900-2HA00 zostało zaprojektowane wyłącznie dla wałów 8×8 mm w wyłącznikach Siemens serii 3VA, 3VM, 3KX, 3RV, 3LD5 UL. Dla innych modeli należy sprawdzić wymiary wału oraz geometrię połączenia.
• Czy w zestawie znajduje się podświetlenie LED? Nie. Zestaw oświetleniowy jest opcjonalnym akcesorium dostępnym osobno. Drzwiowe napędy obrotowe mogą być wyposażone w opcję oświetlenia w zależności od wybranego uchwytu.
• Jaki stopień ochrony zapewnia sprzęgło po montażu w drzwiach? Stopień ochrony całej rozdzielnicy determinowany jest przez obudowę i uszczelnienie wokół napędu. Samo sprzęgło jest elementem mechanicznym – jego montaż nie pogarsza IP pod warunkiem zastosowania odpowiednich uszczelek i zgodnej z dokumentacją obróbki otworów.
