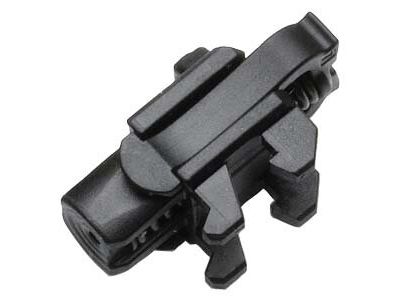

Spring mounting clip | 6AV6671-8XK00-0AX1 Siemens

Alternatywny kod produktu: 6AV66718XK000AX1

Opis i Kluczowe Cechy

Zaczep montażowy sprężynowy Siemens o indeksie 6AV6671-8XK00-0AX1 to dedykowane akcesorium montażowe do paneli HMI z serii SIMATIC. Zaprojektowany do bezpiecznego i stabilnego mocowania paneli w wycięciach pulpitu lub szafy sterowniczej. Opakowanie zawiera 20 sztuk zaczepów, co pozwala na kompletny montaż jednego urządzenia. Zaczep przeznaczony jest do blach o grubości od 1 do 4 mm, co zapewnia uniwersalność zastosowania w różnych konstrukcjach obudów.

• Kompatybilność z szeroką gamą paneli SIMATIC: Obejmuje Basic Panel 1. generacji 4" (z wyjątkiem wersji kolorowej), Comfort Panel 7"–12", TP 177 4", TP/OP 277 6", MP 177, MP 277, MP 377, thin client oraz IPC277D 7"–12" – jedno akcesorium do wielu urządzeń.
• Zakres grubości blachy 1–4 mm: Zaczep dopasowuje się do różnych grubości paneli obudowy, gwarantując pewne i stabilne osadzenie urządzenia.
• Komplet 20 sztuk w opakowaniu: Otrzymujesz pełny zestaw niezbędny do zamontowania jednego panelu – bez konieczności doszukiwania się brakujących elementów.
• Konstrukcja sprężynowa: Ułatwia szybki montaż i demontaż panelu, a jednocześnie zapewnia trwałe i wibracjoodporne mocowanie w eksploatacji przemysłowej.
• Oryginalne akcesorium Siemens: Gwarancja jakości, trwałości i pełnej zgodności z panelami SIMATIC HMI – bezpieczeństwo i niezawodność w aplikacjach automatyki.

Zgodność z Normami

Produkt jako oryginalne akcesorium Siemens spełnia wymagania europejskich norm dotyczących bezpieczeństwa i jakości komponentów automatyki przemysłowej. Zaczep montażowy posiada oznaczenie CE i jest wytwarzany w systemie zarządzania jakością zgodnym z normą ISO 9001.

Zastosowanie

Zaczep montażowy sprężynowy Siemens 6AV6671-8XK00-0AX1 służy do mechanicznego mocowania paneli operatorskich HMI w wycięciach obudów szaf sterowniczych, pulpitów operatorskich i stanowisk produkcyjnych.

• Montaż paneli SIMATIC Basic Panel, Comfort Panel oraz starszych serii TP, OP, MP w nowych instalacjach automatyki.
• Wymiana lub serwis istniejących paneli HMI – szybki demontaż i ponowny montaż dzięki sprężynowej konstrukcji zaczepów.
• Instalacja w obudowach o grubości blachy od 1 do 4 mm – typowych dla szaf sterowniczych i pulpitów przemysłowych.
• Mocowanie paneli w aplikacjach narażonych na drgania – sprężynowe zaczepy zapewniają dodatkową stabilność.

Wskazówki Montażowe

Montaż zaczepów montażowych powinien być wykonany przez wykwalifikowany personel. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające panel. Zaczepy przeznaczone są do montażu w wycięciu obudowy o odpowiednich wymiarach dla danego modelu panelu. Grubość blachy musi mieścić się w zakresie 1–4 mm. Wsuwać zaczepy w odpowiednie otwory montażowe panelu i dociskać do momentu zatrzaśnięcia. Nie przekraczać maksymalnej siły docisku. W przypadku demontażu należy ostrożnie odgiąć zaczep za pomocą narzędzia, aby odblokować panel. Po montażu sprawdzić stabilność osadzenia urządzenia.

FAQ

• Czy opakowanie zawiera wystarczającą liczbę zaczepów do montażu jednego panelu? Tak, opakowanie zawiera 20 sztuk zaczepów, co jest standardową ilością potrzebną do kompletnego zamocowania jednego panelu SIMATIC HMI.
• Do jakich modeli paneli pasuje ten zaczep? Zaczep jest kompatybilny z Basic Panel 1. generacji 4" (z wyjątkiem wersji kolorowej), Comfort Panel 7"–12", TP 177 4", TP/OP 277 6", MP 177, MP 277, MP 377, thin client oraz IPC277D 7"–12".
• Jaka jest dopuszczalna grubość blachy obudowy? Zaczep przeznaczony jest do mocowania w blachach o grubości od 1 mm do 4 mm.
