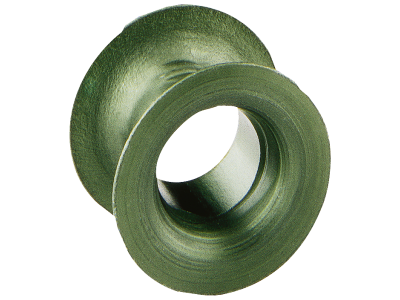

Specjalna wkładka pasowana NEOZED D02 2 A | 5SH5402 Siemens

Alternatywny kod produktu: 5SH5402

Opis i Kluczowe Cechy

Specjalna wkładka pasowana NEOZED D02 o prądzie znamionowym 2 A (symbol 5SH5402) firmy Siemens to element systemu bezpiecznikowego NEOZED, przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki dopasowaniu do cokołów D02 zapewnia pewną i powtarzalną charakterystykę wyłączania, co przekłada się na bezpieczeństwo personelu oraz chronionego sprzętu.

• Prąd znamionowy 2 A: Umożliwia precyzyjne zabezpieczanie cienkich przewodów oraz odbiorników o małym poborze mocy, np. obwodów sygnalizacyjnych lub czujników, bez ryzyka zbędnych zadziałań.
• System NEOZED D02: Gwarantuje zgodność z całą rodzimą rodzinną aparaturą – cokołami, podstawami i wyposażeniem dodatkowym – ułatwiając rozbudowę i serwis w rozdzielnicach instalacyjnych i przemysłowych.
• Obsługa przez osoby nieprzeszkolone: Konstrukcja wkładki i cokołu D02 umożliwia bezpieczną wymianę wkładki bez użycia narzędzi (po odłączeniu napięcia), co jest szczególnie przydatne w instalacjach domowych i biurowych.
• Zastosowanie w systemie SENTRON: Wkładka wchodzi w skład platformy zabezpieczeń Siemens SENTRON, co zapewnia spójność techniczną oraz łatwość doboru z pozostałymi elementami rozdzielnicy (np. podstawami bezpiecznikowymi, wyłącznikami różnicowoprądowymi).
• Wysoka jakość i niezawodność: Produkowana zgodnie z wieloletnim doświadczeniem Siemensa w dziedzinie bezpieczników (od 1906 roku), co przekłada się na stabilną charakterystykę czasowo-prądową podczas długoletniej eksploatacji.

Zgodność z Normami

Wkładka pasowana NEOZED D02 2 A spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt jest zgodny z zasadami systemu bezpiecznikowego NEOZED, który został zaprojektowany zgodnie z aktualnym stanem wiedzy technicznej i obowiązującymi wytycznymi dla ochrony instalacji elektrycznych.

Zastosowanie

Specjalna wkładka NEOZED D02 o prądzie 2 A znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna ochrona przed przeciążeniem i zwarciem w obwodach o niewielkim obciążeniu. Sprawdza się zarówno w nowych rozdzielnicach, jak i podczas modernizacji starszych instalacji.

• Ochrona obwodów sterujących i sygnalizacyjnych w szafach sterowniczych (np. dla styczników, przekaźników, PLC).
• Zabezpieczenie gniazd wtyczkowych i obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Stosowanie w rozdzielniach przemysłowych jako zabezpieczenie linii kablowych o małym przekroju.
• Awaryjna wymiana w istniejących cokołach D02 w starszych instalacjach domowych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy wkręcić w cokół D02 (lub podstawę) z odpowiednim momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów w torze prądowym musi być dobrany do prądu znamionowego wkładki (2 A) – zaleca się minimalny przekrój 1,5 mm² dla bezpieczeństwa.

FAQ

• Czy wkładka 5SH5402 jest podświetlana? Nie, jest to standardowa wkładka pasowana bez elementu sygnalizacyjnego. W razie potrzeby kontroli zadziałania można zastosować odpowiednią podstawkę z sygnalizacją (np. z diodą LED) dostępną w systemie NEOZED.
• Jaki jest stopień ochrony wkładki po zamontowaniu w cokole? Stopień ochrony zależy od zastosowanego cokołu i obudowy rozdzielnicy. Sama wkładka nie posiada własnej klasy ochronności, ale w zamkniętej rozdzielnicy instalacyjnej całość osiąga typowo IP30/IP40. Szczegółowe dane należy sprawdzić w dokumentacji cokołu.
• Czy wkładkę 2 A można stosować w obwodach silnikowych? Tak, pod warunkiem że prąd znamionowy silnika nie przekracza 2 A, a charakterystyka bezpiecznika (np. gL/gG) jest odpowiednia do rozruchu. Dla typowych silników indukcyjnych może być konieczne użycie wkładki o większym prądzie z uwzględnieniem prądu rozruchu.
