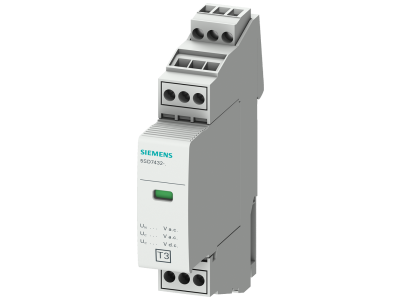

SPD typ 3, UN=24V AC/34V DC UC=34V AC/DC,UOC=2kV, 2-bieg., 2-bieg.,z | 5SD7432-5 Siemens

Alternatywny kod produktu: 5SD74325

Opis i Kluczowe Cechy

SPD typ 3 o napięciu znamionowym UN 24V AC/34V DC przeznaczony do ochrony instalacji przed przepięciami. Charakteryzuje się napięciem ochronnym UC 34V AC/DC, napięciem udarowym UOC 2kV oraz szerokością 17,7 mm – idealny do montażu w wąskich rozdzielnicach. Wyposażony w zdalne komunikaty diagnostyczne, umożliwia monitorowanie stanu ochrony bez konieczności fizycznej inspekcji.

• Napięcie znamionowe UN 24V AC/34V DC: Kompatybilne z systemami sterowania, automatyki i zasilaczami niskonapięciowymi, zapewniające precyzyjną ochronę.
• Napięcie ochronne UC 34V AC/DC: Zachowuje ciągłość pracy chronionych urządzeń, minimalizując ryzyko uszkodzeń spowodowanych przepięciami.
• Napięcie udarowe UOC 2kV: Wysoka odporność na impulsy napięciowe, skutecznie odprowadzające energie przepięć do ziemi.
• 2-biegunowa konstrukcja: Pełna ochrona linii fazowej i neutralnej, niezbędna w instalacjach prądu przemiennego.
• Zdalne komunikaty diagnostyczne: Umożliwiają bieżące monitorowanie stanu SPD, co ułatwia utrzymanie ciągłości ochrony i planowanie konserwacji.

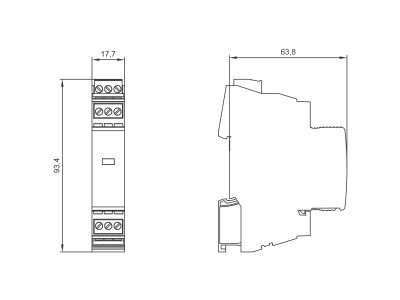

• Szerokość 17,7 mm: Optymalny wymiar do montażu w rozdzielnicach o ograniczonej przestrzeni, bez konieczności rezygnacji z ochrony.

Zgodność z Normami

SPD typ 3 spełnia wymagania normy PN-EN 61643-11:2012 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskonapięciowych. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone do ochrony wrażliwych obwodów niskonapięciowych przed przepięciami spowodowanymi wyładowaniami atmosferycznymi, łączeniowymi lub indukowanymi.

• Ochrona obwodów sterowania i zasilania w systemach automatyki przemysłowej.
• Zabezpieczenie zasilaczy i modułów sterujących w rozdzielnicach elektrycznych.
• Ochrona układów elektronicznych wrażliwych na skoki napięcia (np. sterowniki PLC, czujniki, interfejsy komunikacyjne).
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż SPD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować możliwie blisko chronionego urządzenia, na szynie DIN. Połączenia należy wykonać przewodami o odpowiednim przekroju, zgodnie z zaleceniami producenta. Po montażu należy przeprowadzić testy sprawności ochrony i zweryfikować działanie zdalnych komunikatów diagnostycznych. Regularna kontrola stanu SPD (co najmniej raz na rok) zapewni utrzymanie parametrów ochronnych.

FAQ

• Czy SPD typ 3 można stosować w instalacjach 230V AC? Nie – urządzenie jest dedykowane do obwodów niskonapięciowych o UN 24V AC/34V DC. Do ochrony instalacji 230V AC należy stosować odpowiednie SPD typ 2 lub typ 1+2.
• Jakie są zalecane przewody przyłączeniowe? Przewody powinny mieć odpowiedni przekrój (min. 2,5 mm² dla obwodów 24V) i być jak najkrótsze, aby zminimalizować impedancję pętli zwarcia.
• Czy SPD wymaga wymiany po wystąpieniu przepięcia? Tak – każde zadziałanie SPD powoduje zużycie elementów ochronnych. Po uaktywnieniu się ogranicznika, należy go wymienić na nowy, aby zapewnić ciągłą ochronę.
