Ogranicznik przepięć T2, UN 240/400V, UC 350/264V AC, wkłady ochronne | 5SD7424-2 Siemens

Alternatywny kod produktu: 5SD74242

Opis i Kluczowe Cechy

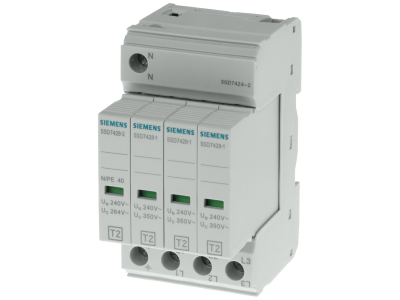

Ogranicznik przepięć typu T2 firmy Siemens, symbol 5SD7424-2, przeznaczony do ochrony instalacji elektrycznych przed przepięciami pochodzącymi od wyładowań atmosferycznych i czynności łączeniowych. Urządzenie pracuje przy napięciu UN 240/400 V AC oraz najwyższym napięciu ciągłym UC 350/264 V AC, co zapewnia skuteczną ochronę w typowych sieciach niskiego napięcia. Aparat modułowy montowany na szynę DIN, wyposażony w wymienne wkłady ochronne.

• Styk zdalnej sygnalizacji: Pozwala na zdalne monitorowanie stanu pracy ogranicznika, ułatwiając diagnostykę i obsługę techniczną.
• Ochrona przed przypadkowym dotykiem: Standardowe zabezpieczenie przed dotykiem bezpośrednim zwiększa bezpieczeństwo podczas montażu i eksploatacji.
• Beznarzędziowe zdejmowanie z szyny: Szybki demontaż bez użycia narzędzi ułatwia wymianę lub serwis urządzenia.
• Wyraźne wskazanie błędów: Wizualna sygnalizacja uszkodzenia wkładu ochronnego umożliwia natychmiastową identyfikację konieczności wymiany.
• Kod Datamatrix: Umieszczony z przodu modułu zawiera pełne dane techniczne, co przyspiesza identyfikację i zarządzanie magazynem.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dla ograniczników przepięć typu 2 oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymogami standardów DIN.

Zastosowanie

Ogranicznik przepięć Siemens 5SD7424-2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwprzepięciowa na poziomie rozdzielnic głównych i podrozdzielnic.

• Ochrona instalacji w budynkach mieszkalnych, biurowych i użyteczności publicznej przed przepięciami atmosferycznymi.
• Zabezpieczenie odbiorników przemysłowych w szafach sterowniczych i rozdzielnicach zakładowych.
• Stosowanie jako element ochrony przed przepięciami łączeniowymi w sieciach z dużą liczbą urządzeń indukcyjnych.
• Współpraca z ogranicznikami typu 1 i 3 w układzie kaskadowym w celu uzyskania pełnej strefowej koncepcji ochrony odgromowej.

Wskazówki Montażowe

Montaż i wymianę ogranicznika przepięć może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Czy ogranicznik posiada styk zdalnej sygnalizacji? Tak, model 5SD7424-2 jest wyposażony w styk zdalnej sygnalizacji umożliwiający przekazywanie informacji o stanie pracy do systemu nadzoru.
• Jaki jest stopień ochrony obudowy? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, posiada typowy dla tej klasy sprzętu stopień ochrony IP20 – wymaga zabudowy w obudowie o wyższym IP dla zastosowań zewnętrznych.
• Czy wkłady ochronne można wymieniać samodzielnie? Tak, ogranicznik zaprojektowano z wymiennymi wkładami ochronnymi. Wymianę należy przeprowadzać przy odłączonym napięciu, postępując zgodnie z instrukcją producenta.
