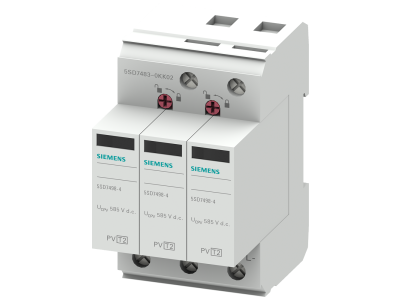

Odgromnik T2 UC 1000VDC, Imaks 40 kA odporność na zwarcie 2000A,ukł.2+V do izolow. i uziem.system.PV | 5SD7483-0KK02 Siemens

Alternatywny kod produktu: 5SD74830KK02

Opis i Kluczowe Cechy

Odgromnik T2 UC 1000VDC to wysokowydajne urządzenie zabezpieczające przeznaczone do ochrony izolowanych i uziemionych systemów fotowoltaicznych (PV) przed przepięciami. Posiada maksymalny prąd wyładowczy 40 kA oraz odporność na zwarcie 2000A, co gwarantuje skuteczną ochronę nawet w ekstremalnych warunkach atmosferycznych. Układ 2+V umożliwia współpracę z różnymi typami instalacji PV.

• Prąd wyładowczy 40 kA: Zapewnia ochronę przed bezpośrednimi uderzeniami piorunów i pośrednimi przepięciami w instalacjach PV.
• Odporność na zwarcie 2000A: Chroni system przed zwarciami łukowymi, minimalizując ryzyko uszkodzeń urządzeń.
• Napięcie znamionowe 1000VDC: Kompatybilny z większością systemów fotowoltaicznych wysokiego napięcia.
• Układ 2+V: Uniwersalne rozwiązanie dla izolowanych i uziemionych systemów PV, zapewniające kompleksową ochronę.
• Zastosowanie w systemach PV: Chroni falowniki, moduły i okablowanie przed przepięciami pochodzącymi z wyładowań atmosferycznych.

Zgodność z Normami

Odgromnik T2 UC 1000VDC spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej w instalacjach fotowoltaicznych. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Urządzenie przeznaczone jest do ochrony instalacji fotowoltaicznych przed skutkami wyładowań atmosferycznych oraz przepięciami indukowanymi. Można je stosować zarówno w nowych, jak i istniejących systemach PV.

• Ochrona falowników i modułów fotowoltaicznych w systemach wysokiego napięcia (do 1000VDC).
• Zabezpieczenie okablowania DC między modułami a falownikiem.
• Stosowanie w systemach izolowanych i uziemionych, zgodnie z układem 2+V.
• Ochrona instalacji PV w budynkach mieszkalnych, komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż odgromnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Urządzenie należy montować możliwie blisko chronionego obiektu, aby zminimalizować długość kabli między odgromnikiem a chronionymi elementami. Kable połączeniowe powinny być możliwie krótkie i prostopadłe do siebie, aby zminimalizować indukcyjność pętli. Po montażu należy przeprowadzić testy sprawności ochrony przeciwprzepięciowej.

FAQ

• Czy odgromnik T2 UC 1000VDC jest kompatybilny z każdym falownikiem PV? Tak, urządzenie jest przeznaczone do współpracy z większością falowników wysokiego napięcia (1000VDC). Zaleca się jednak sprawdzenie specyfikacji technicznej chronionego urządzenia.
• Jaka jest maksymalna odległość między odgromnikiem a chronionym urządzeniem? Odległość powinna być możliwie najmniejsza, aby zminimalizować straty i indukcyjność kabli. Dokładne zalecenia znajdują się w dokumentacji technicznej systemu.
• Czy odgromnik wymaga dodatkowych zabezpieczeń? Tak, zaleca się stosowanie dodatkowych zabezpieczeń w postaci bezpieczników lub wyłączników odpowiednich do danej instalacji, zgodnie z lokalnymi przepisami.
