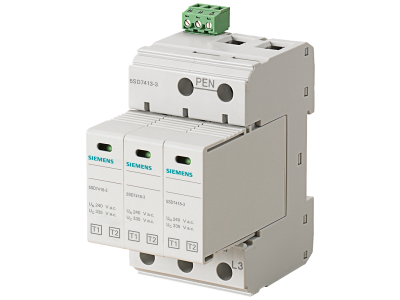

Odgromnik T1/T2, UN 240/400V, UC 335V AC, wtykowe wkłady ochronne, | 5SD7413-3 Siemens

Alternatywny kod produktu: 5SD74133

Opis i Kluczowe Cechy

Odgromnik kombinowany T1/T2 firmy Siemens, model 5SD7413-3, przeznaczony jest do ochrony instalacji elektrycznych przed skutkami bezpośredniego wyładowania piorunowego oraz przepięciami łączeniowymi. Urządzenie charakteryzuje się napięciem znamionowym UN 240/400V oraz napięciem trwałej pracy UC 335V AC. Dzięki wtykowym wkładom ochronnym wymiana zużytego elementu jest szybka i beznarzędziowa, co minimalizuje przestoje w eksploatacji.

• Typ T1/T2: Kombinowany ogranicznik przepięć zapewnia ochronę zarówno przed bezpośrednim wyładowaniem piorunowym (T1), jak i przepięciami łączeniowymi (T2) – jedno urządzenie realizuje dwie funkcje.
• Napięcie znamionowe UN 240/400V: Przystosowany do pracy w sieciach o napięciu 240/400V, co odpowiada standardowym instalacjom niskiego napięcia.
• Napięcie trwałej pracy UC 335V AC: Zapewnia bezpieczną pracę w warunkach normalnych, bez ryzyka uszkodzenia podczas ciągłego obciążenia.
• Wtykowe wkłady ochronne: Umożliwiają beznarzędziową wymianę wkładu w przypadku zużycia lub przepalenia, co skraca czas serwisu i nie wymaga demontażu całego modułu.

Zgodność z Normami

Urządzenie jest zgodne z wymaganiami europejskich norm dotyczących ochrony przeciwprzepięciowej oraz posiada certyfikat CE. Zaprojektowane zgodnie z klasowymi wymaganiami dla ograniczników T1 i T2, zapewnia niezawodną ochronę instalacji elektrycznych.

Zastosowanie

Odgromnik T1/T2 Siemens 5SD7413-3 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed przepięciami atmosferycznymi i łączeniowymi – zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz przemysłowych.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach przed bezpośrednim wyładowaniem piorunowym (strefa ochrony LPZ 0A-1).
• Zabezpieczenie wrażliwych urządzeń elektronicznych (np. serwerownie, systemy automatyki) przed przepięciami łączeniowymi.
• Instalacje w strefach zagrożonych wyładowaniami atmosferycznymi – na terenach o dużym natężeniu burz.
• Modernizacja istniejących instalacji wymagających podniesienia poziomu ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż i wymiana wkładów odgromnika powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Należy upewnić się, że wkłady ochronne są prawidłowo osadzone i zabezpieczone przed przypadkowym wysunięciem.

FAQ

• Jak często należy sprawdzać stan odgromnika? Zaleca się okresową kontrolę wskaźnika uszkodzenia (np. podczas przeglądów instalacji). Jeśli wskaźnik sygnalizuje uszkodzenie, należy niezwłocznie wymienić wkład ochronny.
• Czy wkłady ochronne można wymienić samodzielnie? Wymiana wkładów jest możliwa przez personel z uprawnieniami SEP po odłączeniu napięcia. Konstrukcja wtykowa umożliwia szybką wymianę bez użycia narzędzi.
• Jakie napięcie może być doprowadzone do odgromnika? Napięcie znamionowe UN 240/400V oraz napięcie trwałej pracy UC 335V AC. Przekroczenie tych wartości może spowodować uszkodzenie urządzenia.
