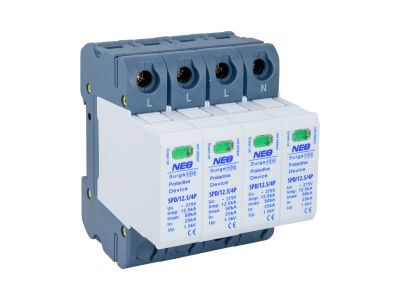

Ochronnik przeciwprzepięciowy SPD/12.5/4P klasy B+C 4P 12,5kA (iskiernik) biały (3szt) | 87.412 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Ochronnik przeciwprzepięciowy klasy B+C (Typ 1+2) z iskiernikiem, wyposażony w 4 bieguny, to kluczowy element zabezpieczający instalacje elektryczne przed szkodliwymi przepięciami atmosferycznymi i zakłóceniami sieciowymi. Przeznaczony do montażu na szynie DIN (TH-35 mm) w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych. Optyczna sygnalizacja stanu pracy ułatwia szybką weryfikację sprawności ochronnika.

• Klasa B+C (Typ 1+2): Łączy ochronę przed bezpośrednimi wyładowaniami atmosferycznymi (klasa B) oraz ochronę przed przepięciami łączeniowymi i zakłóceniami sieciowymi (klasa C) – kompleksowa ochrona instalacji.
• Znamionowy prąd wyładowczy 12,5 kA: Wysoka zdolność odprowadzania prądów udarowych zapewnia skuteczną ochronę nawet w przypadku silnych zakłóceń.
• 4 bieguny (L1, L2, L3, N): Chroni wszystkie fazy i przewód neutralny w instalacjach trójfazowych, minimalizując ryzyko uszkodzeń urządzeń wrażliwych na przepięcia.
• Optymalna sygnalizacja stanu pracy: Zielona dioda LED sygnalizuje poprawną pracę, czerwona – konieczność wymiany ochronnika po wystąpieniu przepięcia.
• Montaż na szynie DIN (TH-35 mm): Kompaktowa budowa ułatwia instalację w rozdzielnicach i szafach sterowniczych, bez konieczności stosowania dodatkowych elementów montażowych.

Zgodność z Normami

Ochronnik spełnia wymagania normy PN-EN 61643-11:2012-08 (Ochronniki przeciwprzepięciowe niskiego napięcia – Część 11: Urządzenia do ochrony przed przepięciami atmosferycznymi i łączeniowymi). Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Ochronnik przeciwprzepięciowy klasy B+C 4P 12,5kA znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona instalacji elektrycznej przed przepięciami.

• Instalacje budynków mieszkalnych – zabezpieczenie przed skutkami wyładowań atmosferycznych i zakłóceń sieciowych.
• Obiekty przemysłowe – ochrona wrażliwych urządzeń elektronicznych i maszyn przed przepięciami łączeniowymi.
• Obiekty handlowe i biurowe – zabezpieczenie systemów komputerowych, klimatyzacji i oświetlenia LED.
• Infrastruktura krytyczna – ochrona urządzeń sterujących i zasilających w centrach danych, szpitalach i stacjach bazowych.

Wskazówki Montażowe

Montaż ochronnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionej instalacji. Ochronnik należy montować na szynie DIN (TH-35 mm) w bezpośrednim sąsiedztwie głównego rozłącznika instalacji. Należy zapewnić odpowiednią kolejność połączeń: ochronnik → urządzenia chronione → uziemienie. Po montażu należy przeprowadzić testy funkcjonalne, sprawdzając sygnalizację stanu pracy. Regularna weryfikacja stanu ochronnika (co 6–12 miesięcy) pozwala na utrzymanie pełnej ochrony instalacji.

FAQ

• Czy ochronnik chroni przed bezpośrednimi wyładowaniami atmosferycznymi? Tak – klasyfikacja B+C (Typ 1+2) obejmuje ochronę przed bezpośrednimi wyładowaniami atmosferycznymi (klasa B) oraz przepięciami łączeniowymi (klasa C).
• Jaka jest żywotność ochronnika? Żywotność zależy od częstotliwości występowania przepięć. Zaleca się wymianę ochronnika po wystąpieniu sygnalizacji czerwonej diody LED, oznaczającej zużycie elementu ochronnego.
• Czy ochronnik wymaga dodatkowego uziemienia? Tak – ochronnik musi być podłączony do uziemienia o odpowiednim przekroju, zgodnie z wymaganiami normy PN-HD 60364-5-54:2011 (Instalacje elektryczne niskiego napięcia – Część 5-54: Dobór i montaż wyposażenia elektrycznego – Uziemienia i przewody ochronne).
