Spacial Symetryczna szyna DIN 7,5x 35mm, długość 2000mm | NSYSDR200BD Schneider Electric

Opis i Kluczowe Cechy

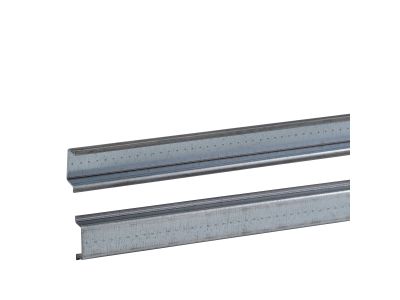

Szyna DIN symetryczna Spacial NSYSDR200BD o profilu 7,5x35 mm i długości 2000 mm stanowi uniwersalną podstawę do montażu aparatury modułowej w rozdzielnicach i szafach sterowniczych. Jej symetryczny profil zapewnia stabilne prowadzenie urządzeń, a standardowy wymiar DIN gwarantuje kompatybilność z większością wyłączników, styczników i przycisków dostępnych na rynku.

• Profil 7,5x35 mm: zgodny z europejskim standardem szyn nośnych – umożliwia szybki i pewny montaż aparatury modułowej bez konieczności stosowania dodatkowych adapterów.
• Długość 2000 mm: pozwala na swobodne rozmieszczenie wielu urządzeń w jednej linii, co upraszcza okablowanie i porządkuje wnętrze rozdzielnicy.
• Konstrukcja symetryczna: ułatwia instalację zarówno w standardowych rozdzielnicach natynkowych, jak i w szafach przemysłowych – ten sam profil sprawdzi się w różnych konfiguracjach.
• Przeznaczona do systemów Spacial: dedykowana do obudów i rozdzielnic serii Spacial, ale dzięki uniwersalnemu wymiarowi pasuje również do innych rozwiązań.
• Gotowa do zamocowania: szyna nie wymaga dodatkowej obróbki – po przykręceniu do tylnej ściany rozdzielnicy lub wsporników jest od razu gotowa do osadzania aparatury.

Zgodność z Normami

Szyna DIN typu NSYSDR200BD spełnia wymagania europejskich norm dla szyn nośnych stosowanych w rozdzielnicach niskiego napięcia. Jej profil i tolerancje wykonania są zgodne z powszechnie uznawanymi standardami DIN, co gwarantuje bezpieczne i trwałe mocowanie aparatury modułowej. Produkt posiada oznaczenie CE oraz jest wytwarzany w systemie zarządzania jakością zgodnym z wymogami międzynarodowymi.

Zastosowanie

Szyna symetryczna Spacial znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i stabilne osadzenie aparatury modułowej na standardowym profilu DIN 35 mm.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i biurowych.
• Instalacja przycisków sterowniczych, przełączników oraz modułów sygnalizacyjnych w szafach sterowniczych maszyn.
• Tworzenie szyn zbiorczych do okablowania aparatury – pozwala na czytelne prowadzenie przewodów i łatwy dostęp do zacisków.
• Wykorzystanie w rozdzielnicach przemysłowych systemu Spacial oraz innych obudowach z mocowaniem na profil DIN.

Wskazówki Montażowe

Montaż szyny DIN oraz późniejsze osadzanie aparatury może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zaznajomione z dokumentacją techniczną rozdzielnicy. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Szynę mocuje się do tylnej ściany obudowy lub wsporników za pomocą wkrętów/śrub dostarczonych przez producenta rozdzielnicy. Momenty dokręcania oraz dopuszczalne obciążenia mechaniczne należy sprawdzić w dokumentacji technicznej konkretnej rozdzielnicy. Przekrój przewodów odprowadzających prąd zwarcia musi być dobrany zgodnie z projektem instalacji.

FAQ

• Jaka jest nośność szyny NSYSDR200BD? Producent nie podaje wprost wartości nośności – dopuszczalne obciążenie zależy od sposobu mocowania i rodzaju obudowy. Zalecamy kierować się danymi zawartymi w dokumentacji rozdzielnicy oraz przeprowadzać próby wytrzymałości zgodnie z normą IEC 61439.
• Czy szyna pasuje do aparatury innych producentów (np. Hager, Legrand)? Tak, profil 7,5x35 mm jest standardem DIN (TH35) stosowanym przez większość producentów aparatury modułowej. Szyna Spacial jest w pełni kompatybilna z takimi urządzeniami, pod warunkiem że ich styki montażowe odpowiadają wymiarom DIN.
• Z jakiego materiału wykonana jest szyna? Szyny DIN standardowo produkowane są ze stali ocynkowanej z powłoką antykorozyjną – ten typ materiału zapewnia odpowiednią sztywność i przewodność zwarciową. Dokładne informacje o materiale szyny NSYSDR200BD można uzyskać w karcie katalogowej produktu lub u doradcy technicznego Spacial.
