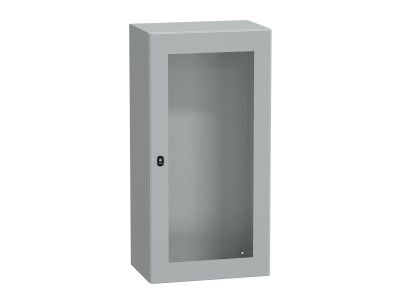

Spacial Obudowa wisząca S3D drzwi transparentne IP66 1200x 600x 400mm | NSYS3D12640T Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca Spacial S3D o symbolu NSYS3D12640T od Schneider Electric to stalowa obudowa naścienna z przezroczystymi drzwiami, przeznaczona do wymagających zastosowań przemysłowych i instalacyjnych. Wymiary 1200 x 600 x 400 mm zapewniają przestrzeń dla rozbudowanych systemów sterowania i rozdzielnic. Dzięki stopniowi ochrony IP66 oraz odporności mechanicznej IK10 gwarantuje niezawodną pracę w trudnych warunkach środowiskowych, takich jak kurz, woda czy uderzenia. Obudowa wykonana jest z blachy stalowej z epoksydowo-poliestrowym wykończeniem proszkowym w kolorze szarym RAL 7035.

• Stopień ochrony IP66: Pełna szczelność przed pyłem i silnymi strumieniami wody, umożliwiająca pracę na zewnątrz lub w wilgotnych pomieszczeniach.
• Odporność mechaniczna IK10: Wytrzymałość na uderzenia o energii do 20 J, chroniąca wnętrze przed uszkodzeniami mechanicznymi i wandalizmem.
• 3-punktowy system zamykania z uchwytem i wkładką bębenkową 3 mm z podwójnym ryglem: Zapewnia solidne, bezpieczne domknięcie drzwi oraz zabezpieczenie przed nieupoważnionym dostępem.
• Szyna przednia w kształcie rynny o podwójnej grubości blachy: Zwiększa sztywność konstrukcji i ułatwia prowadzenie kabli oraz montaż akcesoriów.
• W zestawie płyta przepustu kablowego: Umożliwia łatwe i estetyczne wprowadzenie przewodów bez dodatkowej obróbki obudowy.
• Opakowanie wielokrotnego użytku po montażu: Zmniejsza ilość odpadów i ułatwia transport oraz przechowywanie.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Produkt spełnia wymagania dotyczące stopni ochrony IP66 oraz odporności mechanicznej IK10, co potwierdza jego przydatność w instalacjach przemysłowych i budynkowych. Dodatkowo obudowa objęta jest etykietą Green Premium firmy Schneider Electric, gwarantującą zgodność z przepisami środowiskowymi, przejrzystość wpływu na środowisko oraz niską emisję CO2.

Zastosowanie

Obudowa wisząca Spacial S3D NSYS3D12640T znajduje zastosowanie w miejscach, gdzie wymagana jest wysoka szczelność i wytrzymałość mechaniczna, a przezroczyste drzwi umożliwiają kontrolę wzrokową zamontowanych urządzeń.

• Instalacje zewnętrzne i wewnętrzne w przemyśle – ochrona aparatury sterowniczej, rozdzielnic, sterowników PLC w warunkach zapylenia i wilgoci.
• Obiekty infrastrukturalne (oczyszczalnie, stacje uzdatniania wody, hale produkcyjne) – odporność na uderzenia i wnikanie wody.
• Systemy automatyki budynkowej – nadzór rozdzielnic głównych i podrozdzielnic w pomieszczeniach technicznych.
• Stacje ładowania pojazdów elektrycznych, parkingi podziemne – ochrona urządzeń przed wandalizmem i czynnikami atmosferycznymi.

Wskazówki Montażowe

Montaż obudowy wiszącej Spacial S3D powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji, do której będzie podłączona obudowa. Obudowę mocuje się do ściany za pomocą odpowiednich kołków i śrub (nie dołączonych) – zaleca się użycie punktów montażowych zgodnie z dokumentacją producenta. Wprowadzenie kabli przez płytę przepustu kablowego należy wykonać z zachowaniem promienia gięcia i odpowiednim uszczelnieniem dla zachowania IP66. Przekrój przewodów musi być dobrany do prądu obciążenia. Po zamontowaniu drzwi należy sprawdzić działanie zamka i uszczelek.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? W standardowym zestawie znajduje się płyta przepustu kablowego. Obudowa jest jednoczęściowa i nie zawiera płyty montażowej – możliwe jest dokupienie odpowiedniej płyty z gamy akcesoriów Spacial.
• Jaki stopień ochrony ma obudowa po zamontowaniu przepustów kablowych? Płyta przepustu kablowego jest zaprojektowana tak, aby nie obniżać deklarowanego IP66, pod warunkiem prawidłowego uszczelnienia wprowadzeń. Zaleca się stosowanie dławic kablowych o odpowiedniej klasie szczelności.
• Czy drzwi są przezroczyste na całej powierzchni? Tak, drzwi wykonano z transparentnego tworzywa (poliwęglan lub szkło – w zależności od wersji), co umożliwia kontrolę stanu aparatury bez otwierania obudowy, zachowując stopień ochrony.
