Sonda RT45 do regulatorów temperatuty | SONDA-RT45 F&F

Opis i Kluczowe Cechy

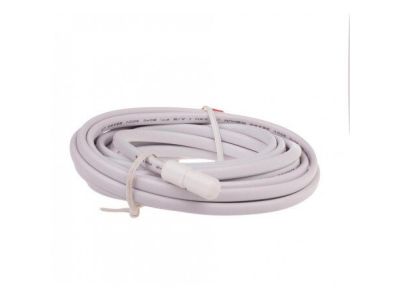

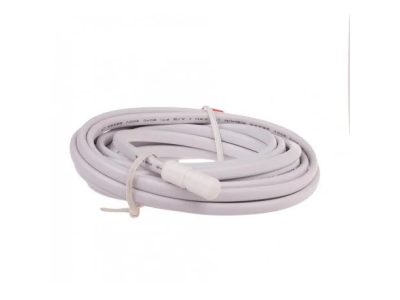

Sonda RT45 to dwuprzewodowy czujnik temperatury typu NTC przeznaczony do współpracy z regulatorami temperatury serii RT-824 oraz RT-825. Dzięki zastosowaniu termistora NTC charakteryzuje się stabilną charakterystyką rezystancyjną w całym zakresie pracy od -50 do 65°C, co przekłada się na precyzyjny odczyt i sterowanie temperaturą. Wymiary czujnika wynoszą Ø7 mm, wysokość 25 mm, a izolacja w postaci tulejki z poliwęglanu (PC) zapewnia ochronę mechaniczną i elektryczną. Przewód o długości 3 metrów (2×0,34 mm²) daje swobodę montażu w różnych lokalizacjach.

• Typ czujnika NTC: Umożliwia dokładny pomiar temperatury z nieliniową charakterystyką rezystancyjną, co jest optymalne dla precyzyjnego sterowania w układach grzewczych i chłodniczych.
• Szeroki zakres pracy -50÷65°C: Pozwala na stosowanie sondy zarówno w aplikacjach niskotemperaturowych (np. chłodnictwo), jak i standardowych instalacjach grzewczych.
• Izolacja tuleją PC (poliwęglan): Zapewnia mechaniczną wytrzymałość oraz ochronę przed wpływem wilgoci i zabrudzeń w typowych warunkach pracy.
• Przewód 3 m, 2×0,34 mm²: Ułatwia instalację w pewnej odległości od regulatora, bez konieczności stosowania przedłużaczy – minimalizuje ryzyko zakłóceń.
• Dedykowana współpraca z regulatorami RT-824 i RT-825: Gwarantuje pełną kompatybilność elektryczną i mechaniczną, co skraca czas montażu i eliminuje problemy z dopasowaniem.

Zgodność z Normami

Sonda RT45 została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla czujników temperatury. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Producent nie podaje szczegółowych norm – urządzenie przeznaczone jest do użytku w typowych instalacjach niskonapięciowych.

Zastosowanie

Sonda RT45 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest zdalny pomiar temperatury w systemach sterowania opartych na regulatorach RT-824 i RT-825. Sprawdza się w instalacjach przemysłowych i budynkowych.

• Pomiar temperatury w kanałach wentylacyjnych, rurociągach CO, zbiornikach ciepłej wody użytkowej.
• Współpraca z regulatorami temperatury w sterowaniu ogrzewaniem podłogowym, grzejnikami lub kotłami.
• Kontrola temperatury w chłodnictwie (komory chłodnicze, regały chłodnicze) w zakresie do -50°C.
• Zastosowanie w systemach automatyki budynkowej jako czujnik zewnętrzny lub wewnętrzny przy użyciu odpowiedniej obudowy (niedostarczonej w komplecie).

Wskazówki Montażowe

Montaż i podłączanie sondy RT45 powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) oraz po odłączeniu napięcia w instalacji. Przed podłączeniem należy upewnić się, że regulator jest wyłączony. Przewód należy prowadzić w sposób zabezpieczony przed uszkodzeniami mechanicznymi i z dala od źródeł zakłóceń elektromagnetycznych. Długość przewodu 3 m pozwala na elastyczne ułożenie – nie należy go skracać ani przedłużać bez konsultacji z producentem. Złącze czujnika (końcówki przewodu) należy podłączyć zgodnie ze schematem regulatora (zwykle zaciski oznaczone jako „NTC” lub „czujnik”). Nie przycinać tulejki PC – zapewnia ona izolację i ochronę. Po podłączeniu należy sprawdzić poprawność odczytu temperatury na wyświetlaczu regulatora.

FAQ

• Czy sonda RT45 ma wbudowane podświetlenie lub LED? Nie, sonda RT45 jest pasywnym czujnikiem temperatury NTC – nie posiada żadnych elementów świecących. Informacja o temperaturze przekazywana jest wyłącznie przez zmianę rezystancji.
• Jaki stopień ochrony (IP) ma sonda? Producent nie podaje stopnia ochrony IP. Tuleja PC zapewnia podstawową ochronę przed przypadkowym dotknięciem i wilgocią, ale nie jest odporna na zalanie. Sondę należy instalować w suchym lub osłoniętym miejscu.
• Czy sonda może współpracować z innymi regulatorami niż RT-824 i RT-825? Sonda jest dedykowana do wymienionych modeli. W przypadku innych regulatorów należy sprawdzić kompatybilność – typ NTC i charakterystyka rezystancyjna mogą być różne. Nie zaleca się stosowania bez weryfikacji parametrów.
