Sonda RT4 do regulatorów temperatuty | SONDA-RT4 F&F

Opis i Kluczowe Cechy

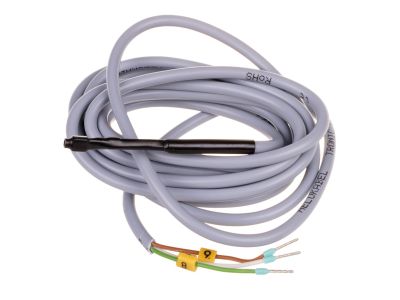

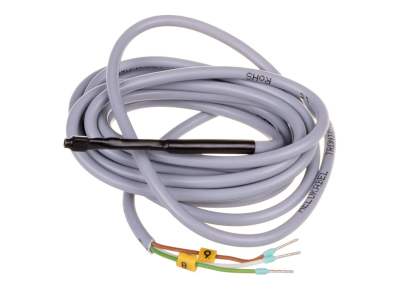

Sonda RT4 (symbol SONDA‑RT4) to trzyprzewodowy czujnik temperatury oparty na układzie DS18B20, przeznaczony do współpracy z regulatorem CRT‑04. Dzięki szerokiemu zakresowi pomiarowemu od -55 do 125°C umożliwia monitorowanie zarówno procesów chłodniczych, jak i grzewczych w jednym urządzeniu. Kabel o długości 2,5 m ułatwia instalację w oddalonych od regulatora punktach pomiarowych.

• Zakres pomiarowy -55÷125°C: pozwala na stosowanie w aplikacjach niskotemperaturowych oraz wysokotemperaturowych – od zamrażarek po instalacje c.o.
• Czujnik DS18B20: zapewnia cyfrowy odczyt temperatury z dobrą dokładnością i stabilnością, kompatybilny z magistralą 1‑Wire.
• Przewód LiYY 3×0,34 mm² o długości 2,5 m: elastyczne połączenie umożliwia swobodne poprowadzenie sondy w trudno dostępnych miejscach, bez konieczności stosowania przedłużaczy.
• Wymiary czujnika Ø5 mm, wys. 30 mm: kompaktowa obudowa ułatwia montaż w wąskich kanałach, rurach lub zbiornikach.
• Izolacja termokurczliwa: zabezpiecza czujnik przed wilgocią i uszkodzeniami mechanicznymi w miejscu podłączenia przewodu.

Zgodność z Normami

Sonda RT4 została zaprojektowana do bezpośredniej współpracy z regulatorem CRT‑04. Spełnia standardy jakościowe i bezpieczeństwa zgodne z wymaganiami europejskimi, co potwierdza znak CE. W przypadku stosowania z innymi urządzeniami należy sprawdzić kompatybilność elektryczną i programową.

Zastosowanie

Sonda RT4 znajduje zastosowanie tam, gdzie wymagany jest zdalny, precyzyjny pomiar temperatury w systemach sterowania. Jest dedykowana do regulatora CRT‑04, ale może być używana z innymi sterownikami obsługującymi magistralę 1‑Wire.

• Kontrola temperatury w układach grzewczych – kotły, pompy ciepła, ogrzewanie podłogowe.
• Monitorowanie pracy agregatów chłodniczych, zamrażarek i komór chłodniczych.
• Pompy ciepła – odczyt temperatury dolnego i górnego źródła ciepła.
• Systemy wentylacji i klimatyzacji – pomiar temperatury nawiewu lub powrotu.

Wskazówki Montażowe

Montaż sondy RT4 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem należy bezwzględnie odłączyć napięcie zasilające regulatora. Przewód podłączyć do zacisków regulatora CRT‑04 zgodnie z jego schematem elektrycznym. Unikać gwałtownych zagięć i przeciążeń mechanicznych kabla. Sondę umieścić w miejscu pomiaru tak, aby nie była narażona na bezpośrednie uderzenia ani zalanie. W przypadku wydłużenia przewodu stosować przewód o przekroju co najmniej 0,34 mm² i zachować zgodność z parametrami magistrali 1‑Wire.

FAQ

• Czy mogę zastosować sondę RT4 z innym regulatorem niż CRT‑04? Sonda oparta jest na czujniku DS18B20 obsługującym protokół 1‑Wire, dlatego może współpracować z dowolnym urządzeniem obsługującym ten standard. Należy jednak upewnić się co do zgodności oprogramowania i dopuszczalnej długości magistrali.
• Jaka jest dokładność pomiaru sondy RT4? Czujnik DS18B20 zapewnia typową dokładność ±0,5°C w zakresie od -10 do 85°C (szczegóły w dokumentacji układu). Dla pełnego zakresu -55÷125°C dokładność może się różnić – zalecamy sprawdzenie karty katalogowej DS18B20.
• Czy przewód można przedłużyć? Dopuszczalne jest przedłużenie przewodu, jednak należy pamiętać o ograniczeniach magistrali 1‑Wire – całkowita długość magistrali nie powinna przekraczać ok. 30 m (przy pojedynczym czujniku), a przekrój przewodu musi zapewnić niski spadek napięcia. W razie wątpliwości skontaktuj się z działem technicznym.
