Sonda RT długość 2,5m | SONDA-RT F&F

Opis i Kluczowe Cechy

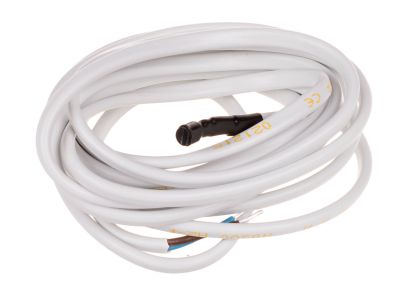

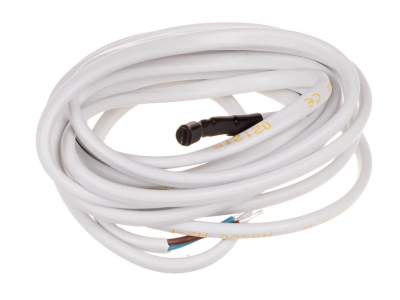

Sonda RT to profesjonalny, rezystancyjny czujnik temperatury zaprojektowany przez renomowanego producenta automatyki, firmę F&F. Sercem urządzenia jest wysokiej klasy element pomiarowy typu KTY 81-210, który charakteryzuje się doskonałą liniowością oraz stabilnością długoterminową. Zakres pomiarowy sondy wynosi od -50°C do +130°C, co pozwala na jej wykorzystanie w szerokim spektrum procesów technologicznych i instalacji HVAC. Czujnik został umieszczony w kompaktowej obudowie o średnicy 5 mm i wysokości 20 mm, zabezpieczonej specjalistyczną koszulką termokurczliwą, która chroni element pomiarowy przed wilgocią oraz uszkodzeniami mechanicznymi. Przewód przyłączeniowy typu OMY o przekroju 2×0,34 mm² i długości 2,5 metra zapewnia optymalną elastyczność oraz łatwość prowadzenia w korytach kablowych, gwarantując jednocześnie minimalne straty sygnału pomiarowego.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Sonda RT spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Zastosowany przewód OMY 2×0,34 mm² jest zgodny z normami dotyczącymi przewodów oponowych do odbiorników ruchomych i przenośnych, co potwierdza jego trwałość w warunkach pracy przemysłowej w temperaturach od -50°C do +65°C.

Zastosowanie

Sonda RT jest dedykowanym akcesorium pomiarowym przeznaczonym do współpracy z zaawansowanymi regulatorami temperatury marki F&F, takimi jak modele RT-820, RT-821 oraz RT-822. Dzięki swojej charakterystyce znajduje zastosowanie w:

• Systemach ogrzewania i chłodzenia budynków (HVAC).
• Monitorowaniu temperatury w szafach sterowniczych i rozdzielnicach elektrycznych.
• Procesach technologicznych wymagających precyzyjnej kontroli termicznej w zakresie do 130°C.
• Instalacjach solarnych oraz układach przygotowania ciepłej wody użytkowej (CWU).

Wskazówki Montażowe

Podczas instalacji sondy RT należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Prowadzenie przewodu: Unikaj prowadzenia przewodu sondy w bezpośrednim sąsiedztwie kabli siłowych o wysokim natężeniu prądu, aby zminimalizować ryzyko wystąpienia zakłóceń elektromagnetycznych (indukowania się napięć).
• Mocowanie czujnika: Element pomiarowy o wymiarach Ø5x20 mm powinien być zamontowany w miejscu zapewniającym najlepszą wymianę cieplną z medium, którego temperaturę mierzymy.
• Połączenie elektryczne: Przewód OMY 2×0,34 mm² należy starannie odizolować i podłączyć do odpowiednich zacisków regulatora (np. RT-820), dbając o pewny styk mechaniczny.
• Ochrona mechaniczna: W miejscach narażonych na uszkodzenia mechaniczne zaleca się prowadzenie przewodu w rurkach osłonowych lub peszlach.

FAQ

1. Czy przewód sondy można przedłużyć?
Tak, dopuszczalne jest przedłużenie przewodu, jednak należy pamiętać, że zwiększenie rezystancji linii może wpłynąć na dokładność pomiaru. Zaleca się stosowanie przewodów o przekroju nie mniejszym niż 0,5 mm² przy znacznych odległościach.

2. Czy sonda jest wodoodporna?
Izolacja w postaci koszulki termokurczliwej zapewnia podstawową ochronę przed wilgocią, jednak w przypadku ciągłego zanurzenia w cieczach pod ciśnieniem zaleca się stosowanie dodatkowych tulei osłonowych.

3. Z jakimi sterownikami współpracuje sonda RT?
Sonda jest w pełni kompatybilna z regulatorami temperatury F&F serii RT-820, RT-821 oraz RT-822, które są zaprogramowane do obsługi charakterystyki czujnika KTY 81-210.
