Przekaźnik czasowy elektroniczny opóźnione załączanie AC/DC24V, AC100-127V 1 zestyk przełączny | 3RP2025-2AQ30 Siemens

Alternatywny kod produktu: 3RP20252AQ30

Opis i Kluczowe Cechy

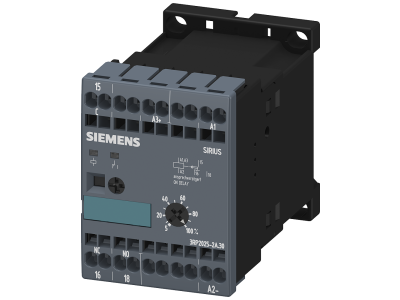

Przekaźnik czasowy SIRIUS 3RP2025-2AQ30 firmy Siemens to elektroniczne urządzenie z funkcją opóźnionego załączania (On-Delay). Zasilany jest napięciem AC/DC24V oraz AC100-127V, co zapewnia elastyczność w różnych instalacjach sterowniczych. Posiada 1 zestyk przełączny (CO), umożliwiający przełączanie obwodu między dwoma torami. Kompaktowa konstrukcja przekaźnika pozwala na oszczędność miejsca w szafie sterowniczej.

• Napięcie zasilania AC/DC24V i AC100-127V: uniwersalny zakres napięć umożliwia stosowanie przekaźnika w instalacjach niskonapięciowych oraz standardowych sieciach bez konieczności stosowania dodatkowych zasilaczy.
• 1 zestyk przełączny (CO): umożliwia przełączanie odbiornika między dwoma stanami, np. załączanie i sygnalizacja, co zwiększa funkcjonalność układu sterowania.
• Elektroniczny układ czasowy: zapewnia stabilne i dokładne opóźnienie czasowe, niezbędne w precyzyjnych procesach sekwencyjnych.
• Funkcja opóźnionego załączania (On-Delay): idealna do kaskadowego uruchamiania silników, sekwencyjnego załączania odbiorników oraz ochrony przed jednoczesnym rozruchem dużych obciążeń.
• Kompaktowa obudowa: oszczędza miejsce w szafie sterowniczej, co jest istotne w rozbudowanych systemach automatyki.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami dla aparatury sterowniczej.

Zastosowanie

Przekaźnik czasowy 3RP2025-2AQ30 znajduje zastosowanie w układach sterowania, rozruchu, ochrony i regulacji, szczególnie tam, gdzie wymagane jest opóźnione załączanie. Sprawdza się w automatyce budynkowej i przemysłowej.

• Kaskadowe uruchamianie silników – zapobiega przeciążeniu sieci poprzez sekwencyjne załączanie napędów.
• Sterowanie sekwencyjne odbiorników – np. opóźnione załączanie oświetlenia, wentylacji czy pomp.
• Automatyka budynkowa – realizacja opóźnień czasowych w systemach HVAC, bram, rolet.
• Impulsy do styczników i przekaźników – jako element układów czasowych w szafach sterowniczych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobieraj zgodnie z obciążeniem prądowym, a moment dokręcania zacisków stosuj według dokumentacji producenta.

FAQ

• Czy przekaźnik ma podświetlenie LED? Producent nie podaje informacji o podświetleniu w tym modelu. Szczegóły należy sprawdzić w dokumentacji technicznej.
• Jaki jest stopień ochrony? Dla przekaźników czasowych montowanych w rozdzielnicach typowy stopień ochrony to IP20, jednak dokładne dane znajdują się w karcie katalogowej produktu.
• Jaki tryb pracy realizuje zestyk? Jest to zestyk przełączny (CO) – w stanie spoczynku jeden tor jest zwarty, drugi rozwarty; po załączeniu opóźnienia styki przełączają się na określony czas.
