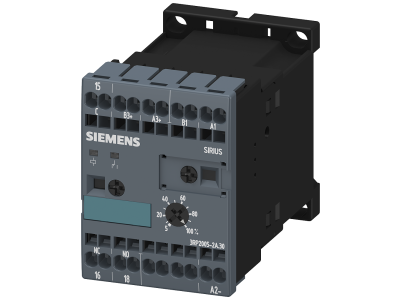

Przekaźnik czasowy elektroniczny wielofunkcyjny 8 funkcji 1 zestyk przełączny AC/DC24V AC200-240V | 3RP2005-2AP30 Siemens

Alternatywny kod produktu: 3RP20052AP30

Opis i Kluczowe Cechy

Przekaźnik czasowy elektroniczny wielofunkcyjny SIRIUS 3RP20, symbol 3RP2005-2AP30, oferuje 8 funkcji czasowych w jednym module. Dzięki zasilaniu dwuzakresowemu AC/DC 24 V oraz AC 200–240 V urządzenie sprawdza się w instalacjach o różnym napięciu sterującym. Wyposażony w 1 zestyk przełączny, zapewnia elastyczność podłączenia obciążenia. Kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej.

• 8 funkcji czasowych: uniwersalność zastosowania – jeden model obsługuje opóźnienia załączenia, wyłączenia, cykle impulsowe i inne tryby, co eliminuje konieczność stosowania kilku przekaźników.
• Szeroki zakres napięcia sterującego AC/DC 24 V oraz AC 200–240 V: możliwość pracy w różnych systemach sterowania bez dodatkowych przetwornic – uproszczenie instalacji i magazynowania.
• 1 zestyk przełączny (przełączny): jeden zestyk o swobodnym wyborze styku normalnie otwartego lub normalnie zamkniętego – łatwe dopasowanie do obwodu.
• Elektroniczny układ pomiaru czasu: wysoka powtarzalność i stabilność nastaw – precyzyjne sterowanie procesami bez dryftu charakterystyki.
• Konstrukcja SIRIUS 3RP20: sprawdzona seria przekaźników czasowych Siemens – niezawodność w zastosowaniach przemysłowych i budynkowych.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie ze standardami IEC/EN (szczegółowe numery norm dostępne w karcie katalogowej producenta).

Zastosowanie

Wielofunkcyjny przekaźnik czasowy 3RP2005-2AP30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnione lub cykliczne przełączanie obwodów sterowniczych.

• Sterowanie oświetleniem z opóźnieniem wyłączenia (schody, korytarze) – funkcja opóźnienia wyłączenia.
• Opóźnione załączanie silników, wentylatorów lub pomp w sekwencyjnych układach automatyki.
• Generowanie impulsów czasowych do styczników, przekaźników lub wejść PLC w procesach produkcyjnych.
• Realizacja cyklicznych przełączeń (np. praca przerwa) w systemach wentylacji i ogrzewania.

Wskazówki Montażowe

Montaż przekaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed podłączeniem należy zapoznać się z dokumentacją techniczną producenta. Przekrój przewodów i moment dokręcania zacisków dobrać zgodnie z danymi z karty katalogowej. Nie przekraczać dopuszczalnego napięcia i prądu zestyku.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED sygnalizującą stan? W dostarczonych danych nie ma informacji o podświetleniu. Dla potwierdzenia funkcji wizualnej zalecamy sprawdzenie karty katalogowej lub oznaczeń na obudowie.
• Jaki jest stopień ochrony obudowy (IP)? Dla aparatury modułowej do rozdzielnic standardowo przyjmuje się IP20, jednak w przypadku tego modelu nie podano konkretnego stopnia ochrony. Należy montować go w suchym pomieszczeniu, w rozdzielnicy zamykanej.
• Jaki jest tryb pracy zestyku – normalnie otwarty czy zamknięty? Przekaźnik wyposażony jest w 1 zestyk przełączny, co oznacza, że w zależności od ustawionej funkcji czasowej i podłączenia można wykorzystać zarówno styk NO (normalnie otwarty), jak i NC (normalnie zamknięty). Tryb pracy wynika z wybranej funkcji.
