Blok pomocniczych wyłączników elektroniki 2NO, tor prąd.: 1NO,--,--, 1NO | 3RH2911-1NF20 Siemens

Alternatywny kod produktu: 3RH29111NF20

Opis i Kluczowe Cechy

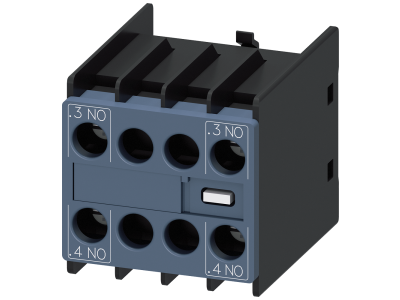

Blok pomocniczych wyłączników elektroniki 3RH2911-1NF20 z rodziny SIRIUS to moduł wyposażony w 2 zestyki normalnie otwarte (2NO), przeznaczony do rozbudowy obwodów sterowniczych styczników. Dzięki zastosowaniu dwóch styków NO możliwe jest rozszerzenie liczby torów sygnałowych bez konieczności wymiany całego zestawu styków, co skraca czas modernizacji instalacji. Blok montowany jest z przodu na stycznikach 3RT2 oraz stycznikach pomocniczych 3RH2 bez użycia narzędzi – niezależnie od wielkości urządzenia bazowego.

• 2 zestyki normalnie otwarte (2NO): Umożliwiają podwójne odseparowanie obwodu sterowniczego, zwiększając niezawodność sygnalizacji i sterowania w aplikacjach przemysłowych.
• Montaż bez narzędzi na stycznikach 3RT2/3RH2: Skraca czas instalacji i eliminuje potrzebę stosowania dodatkowych elementów mocujących, co obniża koszty eksploatacji.
• Uniwersalna konstrukcja przednia: Pasuje do wszystkich wielkości styczników SIRIUS, co ułatwia standaryzację wyposażenia rozdzielnic.
• Zastosowanie styków z wymuszonym przełączaniem (w stycznikach pomocniczych 3RH): Gwarantuje mechaniczną synchronizację stanów otwarcia i zamknięcia, podnosząc bezpieczeństwo obwodów sterowniczych.
• Możliwość zastosowania styków lustrzanych (w stycznikach mocy 3RT): Zapewnia zgodność z wymaganiami odnośnie sygnalizacji stanu łączeniowego w aplikacjach z napędami.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami obowiązującymi dla aparatury łączeniowej oraz standardem DIN, posiada certyfikację CE. Zastosowane rozwiązania konstrukcyjne odpowiadają wymaganiom bezpieczeństwa stawianym w instalacjach przemysłowych i budynkowych.

Zastosowanie

Blok styków pomocniczych 3RH2911-1NF20 znajduje zastosowanie wszędzie tam, gdzie wymagane jest rozszerzenie funkcji sygnalizacyjnych i sterowniczych styczników. Idealnie nadaje się do:

• Rozbudowy obwodów sterowania silników i napędów – jako dodatkowe styki NO do sygnalizacji załączenia.
• Tworzenia podwójnych torów impulsowych dla styczników, przekaźników oraz sterowników PLC.
• Budowy układów sygnalizacji stanów pracy maszyn i urządzeń w automatyce przemysłowej.
• Modernizacji istniejących rozdzielnic w budynkach komercyjnych i infrastrukturze.

Wskazówki Montażowe

Montaż i podłączenie bloku styków pomocniczych mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blok przeznaczony jest do montażu na stycznikach serii 3RT2/3RH2 osadzonych na szynie TH35 (DIN). Należy przestrzegać momentu dokręcania śrub zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do spodziewanego prądu obciążenia. Przed pierwszym uruchomieniem sprawdzić poprawne zablokowanie bloku na styczniku.

FAQ

• Czy blok ma styki normalnie otwarte czy zamknięte? Blok 3RH2911-1NF20 wyposażony jest w 2 zestyki normalnie otwarte (2NO).
• Jaki jest stopień ochrony? W dokumentacji produktu nie podano konkretnej wartości IP; standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20. Szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Czy montaż wymaga użycia narzędzi? Nie. Blok jest zaprojektowany do montażu bez narzędzi na czołowej powierzchni styczników serii 3RT2/3RH2 – wystarczy ręczne zatrzaśnięcie.
