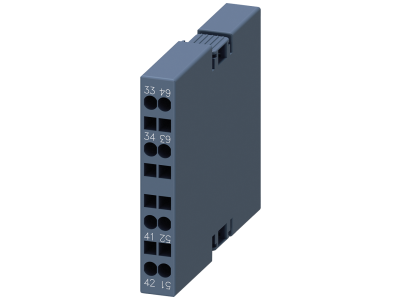

Blok pomocniczych wyłączników elektroniki boczny, tor prąd.: 1NO, 1NC | 3RH2921-2DE11 Siemens

Alternatywny kod produktu: 3RH29212DE11

Opis i Kluczowe Cechy

Blok pomocniczych wyłączników elektroniki boczny z serii SIRIUS 3RH29 firmy Siemens, oznaczony symbolem 3RH2921-2DE11, przeznaczony do rozbudowy zestyków pomocniczych w obwodach sterowniczych. Wyposażony w zestyk normalnie otwarty (1NO) i normalnie zamknięty (1NC), umożliwia realizację podstawowych funkcji sygnalizacyjnych i logicznych bez konieczności stosowania dodatkowych elementów. Montowany z boku styczników 3RT2 bez użycia narzędzi, co skraca czas instalacji i eliminuje ryzyko błędów połączeń.

• Zestyk 1NO + 1NC: Zapewnia elastyczność w konfiguracji obwodów sterowniczych – styk normalnie otwarty do załączania sygnałów, normalnie zamknięty do realizacji funkcji bezpieczeństwa lub sygnalizacji stanu spoczynkowego.
• Montaż beznarzędziowy na stycznikach 3RT2: Blok wciska się w boczne gniazdo stycznika bez konieczności użycia śrubokręta czy klucza, co przyspiesza montaż i redukuje pracochłonność instalacji.
• System modułowy SIRIUS: Kompatybilność z szeroką gamą styczników i aparatów sterowniczych tej rodziny pozwala na stopniową rozbudowę układu sterowania bez wymiany istniejących elementów.
• Wersja z przyłączem śrubowym: Umożliwia pewne i trwałe połączenie przewodów o odpowiednim przekroju, zgodne z wymogami instalacji przemysłowych.
• Kompaktowa konstrukcja boczna: Nie zwiększa znacząco szerokości zestawu stycznika, oszczędzając miejsce w rozdzielnicy lub szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury sterowniczej i jest oznaczony znakiem CE. Zastosowane materiały i konstrukcja zapewniają niezawodność w standardowych warunkach przemysłowych.

Zastosowanie

Blok pomocniczy 3RH2921-2DE11 znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozszerzenie zestyków pomocniczych stycznika w celu realizacji dodatkowych funkcji w obwodzie sterowniczym.

• Sterowanie odbiornikami – sygnalizacja załączenia stycznika (styki NO) lub wyłączenia (styki NC) dla urządzeń takich jak silniki, pompy, wentylatory.
• Przekazywanie impulsów do styczników pomocniczych, przekaźników lub wejść sterowników PLC w celu realizacji sekwencji pracy.
• Sygnalizacja stanu pracy maszyny na panelu operatorskim poprzez diody LED lub inne wskaźniki.
• Rozbudowa układów automatyki budynkowej – np. sygnalizacja zadziałania stycznika oświetlenia lub instalacji grzewczej.

Wskazówki Montażowe

Montaż bloku pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej instalacji. Blok mocuje się z boku stycznika 3RT2 – nie wymaga użycia narzędzi, wystarczy wsunąć go w odpowiednie gniazdo aż do zatrzaśnięcia. Moment dokręcania zacisków przewodów należy sprawdzić w dokumentacji producenta. Przekrój przewodów dobrać do przewidywanego prądu roboczego oraz temperatury otoczenia. Podczas montażu w rozdzielnicy należy zapewnić swobodny przepływ powietrza chłodzącego.

FAQ

• Czy blok pomocniczy jest wyposażony w podświetlenie LED? Nie, model 3RH2921-2DE11 nie zawiera żadnych elementów świecących. Jest to pasywny zestyk pomocniczy, który sygnalizuje stan jedynie poprzez zwarcie lub rozwarcie obwodu.
• Jaki stopień ochrony ma ten blok? Dla aparatury modułowej montowanej w rozdzielnicach typowo przyjmuje się stopień ochrony IP20 (ochrona przed dotknięciem palcem). W przypadku pracy w środowisku zapylonym lub wilgotnym, należy zastosować odpowiednią obudowę zewnętrzną.
• Czy styki w tym bloku są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Blok zawiera jeden styk normalnie otwarty (1NO) i jeden normalnie zamknięty (1NC). Oznacza to, że w stanie spoczynkowym styk NO jest rozwarty, a styk NC jest zwarty. Po załączeniu stycznika stany te ulegają zmianie.
