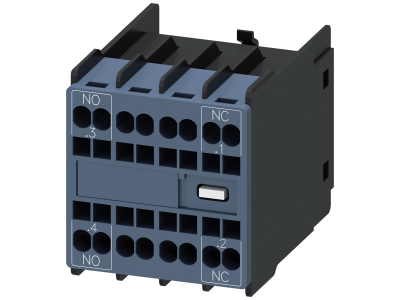

Blok pomocniczych wyłączników elektroniki 1NO+1NC | 3RH2911-2NF11 Siemens

Alternatywny kod produktu: 3RH29112NF11

Opis i Kluczowe Cechy

Blok pomocniczy wyłączników elektroniki Siemens SIRIUS 3RH2911-2NF11 o konfiguracji styków 1 normalnie otwarty + 1 normalnie zamknięty (1NO+1NC) przeznaczony jest do rozbudowy zestyków pomocniczych w obwodzie sterowniczym. Montowany bez użycia narzędzi na stycznikach serii 3RT2 i 3RH2, zapewnia szybkie i niezawodne rozszerzenie funkcjonalności układów sterowania.

• Konfiguracja styków 1NO+1NC: Umożliwia sygnalizację stanu załączenia oraz sterowanie pomocnicze w obwodach PLC, przekaźnikach i stycznikach, zwiększając elastyczność systemu.
• Montaż przedni bez narzędzi: Zatrzaskowa konstrukcja pozwala na bezśrubową instalację na stycznikach 3RT2 i 3RH2 niezależnie od wielkości, co skraca czas prac i upraszcza rozbudowę szaf sterowniczych.
• Kompatybilność z systemem SIRIUS: Blok doskonale integruje się z modułową rodziną Siemens SIRIUS, ułatwiając tworzenie spójnych, skalowalnych rozwiązań w przemyśle i automatyce budynkowej.
• Przeznaczenie do obwodów sterowniczych: Dedykowany do rozbudowy zestyków pomocniczych w stycznikach mocy i pomocniczych, pozwala na realizację zaawansowanych układów blokad, sprzężeń zwrotnych i sygnalizacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi dla aparatury modułowej, gwarantuje bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Blok pomocniczy SIRIUS 3RH2911-2NF11 znajduje zastosowanie w układach sterowania maszyn, automatyce przemysłowej oraz rozdzielnicach sterowniczych, gdzie wymagane jest rozszerzenie liczby zestyków pomocniczych.

• Rozbudowa zestyków pomocniczych styczników mocy 3RT2 – sygnalizacja stanu załączenia i sprzężeń zwrotnych
• Sterowanie pomocnicze w obwodach PLC – przekazywanie sygnałów o stanie urządzeń sterujących
• Realizacja układów blokad i przełączania w stycznikach pomocniczych 3RH2
• Uzupełnienie układów automatyki w szafach sterowniczych maszyn i urządzeń

Wskazówki Montażowe

Montaż musi być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Blok mocuje się od przodu na styczniku poprzez zatrzaśnięcie – nie wymaga użycia narzędzi. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że instalacja jest beznapięciowa. Moment dokręcania zacisków (jeśli występują) oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie styczniki są kompatybilne z blokiem 3RH2911-2NF11? Blok został zaprojektowany do montażu na stycznikach mocy 3RT2 i stycznikach pomocniczych 3RH2 serii SIRIUS.
• Czy konfigurację styków można zmienić? Nie, blok dostępny jest w stałej konfiguracji 1NO+1NC. W celu uzyskania innych konfiguracji należy dobrać odpowiedni wariant z serii 3RH29.
• Czy wymagane jest narzędzie do montażu? Montaż odbywa się bez użycia narzędzi – blok zatrzaskuje się na styczniku od przodu, co zapewnia szybką i prostą instalację.
