Blok pomocniczych wyłączników elektroniki boczny, tor prąd.: 1NO, 1NC | 3RH2911-2DE11 Siemens

Alternatywny kod produktu: 3RH29112DE11

Opis i Kluczowe Cechy

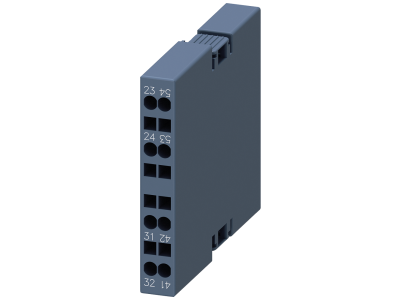

Blok pomocniczy SIRIUS 3RH2911-2DE11 to moduł rozszerzający zestyków pomocniczych przeznaczony do styczników serii 3RT2. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), umożliwia elastyczną rozbudowę obwodów sterowniczych bez konieczności stosowania dodatkowych elementów montażowych.

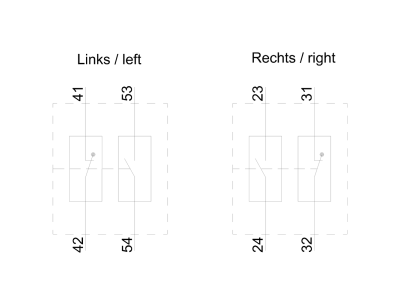

• Styki 1NO + 1NC: Realizacja funkcji przełączającej w obwodzie sterowniczym – sygnalizacja stanu stycznika i przekazywanie informacji do układów nadrzędnych.
• Montaż boczny bez narzędzi: Blok zatrzaskuje się bezpośrednio na stycznikach 3RT2, co skraca czas instalacji i eliminuje potrzebę stosowania dodatkowych akcesoriów mocujących.
• Kompatybilność z systemem SIRIUS: Modułowa konstrukcja pozwala na łatwe łączenie z innymi elementami rodziny SIRIUS, zapewniając spójną i skalowalną architekturę sterowania.
• Niezależność od wielkości stycznika: Blok pasuje do wszystkich rozmiarów styczników 3RT2, co ułatwia standaryzację magazynu i upraszcza proces doboru.
• Solidna konstrukcja: Wytrzymałe obudowy i styki gwarantują długotrwałą i niezawodną pracę w warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zapewnia odpowiedni poziom izolacji i bezpieczeństwa w obwodach sterowniczych, zgodnie z przeznaczeniem do pracy w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Blok pomocniczy SIRIUS 3RH2911-2DE11 znajduje zastosowanie wszędzie tam, gdzie wymagana jest rozbudowa zestyków pomocniczych styczników mocy. Idealnie sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Rozbudowa obwodów sterowniczych styczników serii 3RT2 – zapewnienie dodatkowych sygnalizacji stanu załączenia/wyłączenia.
• Transmisja sygnałów do sterowników PLC, przekaźników lub układów nadzoru – styki NO/NC umożliwiają odczyt stanu łącznika.
• Realizacja funkcji blokad i sygnalizacji w maszynach i urządzeniach – zwiększenie bezpieczeństwa poprzez redundancję informacji.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją i innymi odbiornikami za pośrednictwem styczników z rozszerzonymi zestykami.

Wskazówki Montażowe

Blok pomocniczy powinien być montowany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Montaż wykonuje się na styczniku 3RT2 poprzez zatrzaśnięcie bloku w bocznym gnieździe – nie wymaga użycia narzędzi. Przekrój przewodów należy dobrać do spodziewanego prądu w obwodzie sterowniczym. Zaleca się postępować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy blok 3RH2911-2DE11 można zamontować na styczniku innej serii niż 3RT2? Nie – produkt jest dedykowany wyłącznie do styczników serii 3RT2. Montaż na innych urządzeniach może być niemożliwy mechanicznie lub nie zapewni prawidłowego styku.
• Czy blok wymaga zasilania lub podświetlenia? Nie – jest to pasywny blok styków, nie zawiera elementów podświetlających ani nie wymaga dodatkowego zasilania. Sygnalizacja stanu odbywa się poprzez zwieranie/rozwieranie styków w obwodzie zewnętrznym.
• Jaki jest stopień ochrony IP bloku? Stopień ochrony zależy od obudowy (rozdzielnicy/szafy), w której jest zainstalowany. Sam blok pomocniczy przeznaczony jest do montażu wewnątrz – typowo dla aparatury modułowej w suchych pomieszczeniach przyjmuje się ochronę IP20.
