Adapter z lutowanym złączem męskim do styczników z nakładanym 4-bieg. blokiem łączników pomocniczych | 3RT1916-4KA2 Siemens

Alternatywny kod produktu: 3RT19164KA2

Opis i Kluczowe Cechy

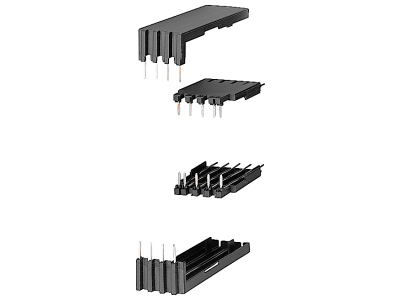

Adapter z lutowanym złączem męskim 3RT1916-4KA2 to specjalistyczne akcesorium przeznaczone do montażu styczników na płycie drukowanej (PCB) w systemie modułowym SIRIUS. Umożliwia trwałe i pewne połączenie elektryczne styczników serii 3RT2.1 oraz styczników pomocniczych 3RH2 z nakładanym od przodu 4-biegunowym blokiem łączników pomocniczych. Zestaw zawiera cztery adaptery, co pozwala na szybki montaż w układach automatyki przemysłowej i sterowania.

• Dedykowany do styczników 3RT2.1 i 3RH2: idealne dopasowanie mechaniczne i elektryczne gwarantuje niezawodność połączeń w systemie SIRIUS, eliminuje ryzyko błędnego montażu.
• 4-biegunowy blok łączników pomocniczych (nakładany od przodu): umożliwia rozbudowę układów sterowania o dodatkowe styki pomocnicze bez konieczności demontażu stycznika.
• Złącze lutowane męskie (pin header): zapewnia trwałe i odporne na wibracje połączenie z płytką drukowaną, idealne do zastosowań w przemysłowych szafach sterowniczych.
• Zestaw montażowy z czterech adapterów: pozwala na jednoczesne przygotowanie kilku styczników, skraca czas instalacji i ujednolica konstrukcję.
• Modułowy system SIRIUS: kompatybilność z szeroką gamą aparatury modułowej Siemens, co ułatwia projektowanie i rozbudowę instalacji.

Zgodność z Normami

Adapter 3RT1916-4KA2 został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony jest do stosowania w środowisku przemysłowym, zgodnie z przeznaczeniem systemu SIRIUS. Montaż i eksploatacja muszą odbywać się zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Adapter z lutowanym złączem męskim znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i oszczędzające miejsce połączenie styczników z obwodami drukowanymi. Jest niezbędnym elementem w nowoczesnych systemach sterowania i automatyki.

• Montaż styczników 3RT2.1 na płytkach PCB w szafach sterowniczych – eliminacja tradycyjnego okablowania.
• Integracja styczników pomocniczych 3RH2 z blokiem łączników pomocniczych w układach rozdzielczych i sygnalizacyjnych.
• Budowa modułowych systemów automatyki przemysłowej (np. linie produkcyjne, maszyny pakujące) – szybka wymiana i serwis.
• Aplikacje wymagające odporności na wibracje i wstrząsy – połączenie lutowane zapewnia większą trwałość niż złączki śrubowe.

Wskazówki Montażowe

Montaż adaptera 3RT1916-4KA2 oraz podłączonych styczników może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia zasilającego. Należy bezwzględnie przestrzegać zaleceń zawartych w dokumentacji technicznej producenta. Lutowanie złączy powinno być wykonane zgodnie z obowiązującymi standardami (temperatura, czas, rodzaj cyny). Przekrój przewodów na płytce PCB należy dobrać do prądu znamionowego styczników, a cały układ zabezpieczyć przed przeciążeniami i zwarciami. Nie wolno przekraczać dopuszczalnych parametrów mechanicznych i elektrycznych określonych dla stycznika i adaptera.

FAQ

• Czy adapter 3RT1916-4KA2 pasuje do styczników serii 3RT2.2? Nie, adapter jest dedykowany wyłącznie do styczników 3RT2.1 oraz styczników pomocniczych 3RH2 z nakładanym blokiem łączników pomocniczych. Dla innych serii należy stosować odpowiednie akcesoria.
• Czy do montażu potrzebne są dodatkowe elementy (oprócz zestawu czterech adapterów)? Adapter współpracuje bezpośrednio z płytką drukowaną – wymaga jedynie odpowiednio zaprojektowanego PCB z otworami i ścieżkami pod piny lutowane. Sam adapter nie zawiera stycznika ani bloku łączników – należy je zamówić osobno.
• Czy adapter posiada oznaczenie stopnia ochrony IP? Producent nie podaje stopnia ochrony IP dla tego akcesorium. Ostateczna ochrona przed pyłem i wilgocią zależy od konstrukcji szafy sterowniczej i sposobu montażu. W typowych warunkach przemysłowych zalecana jest szafa o min. IP54.
